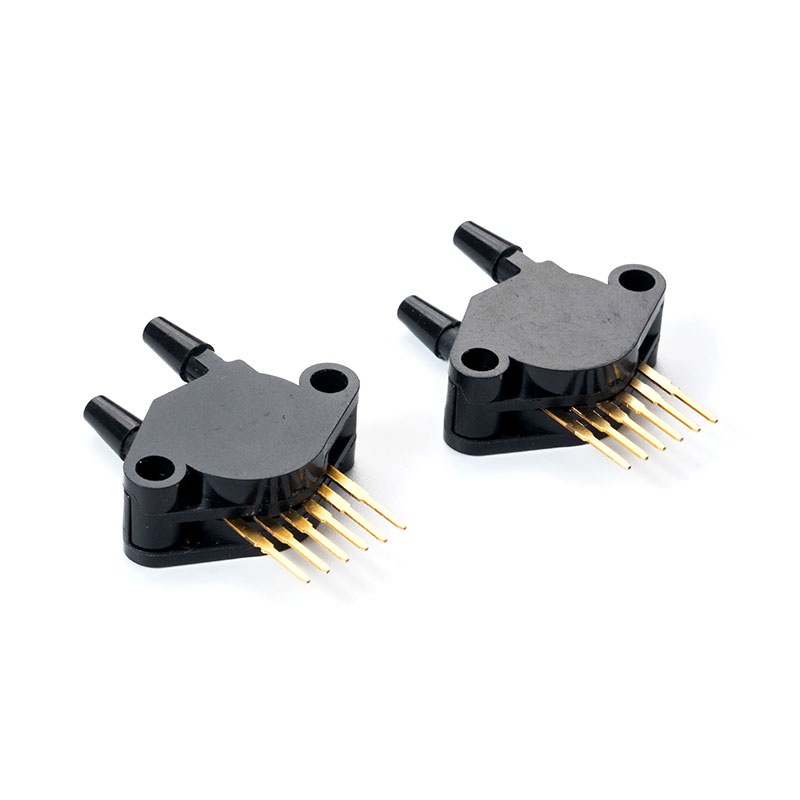

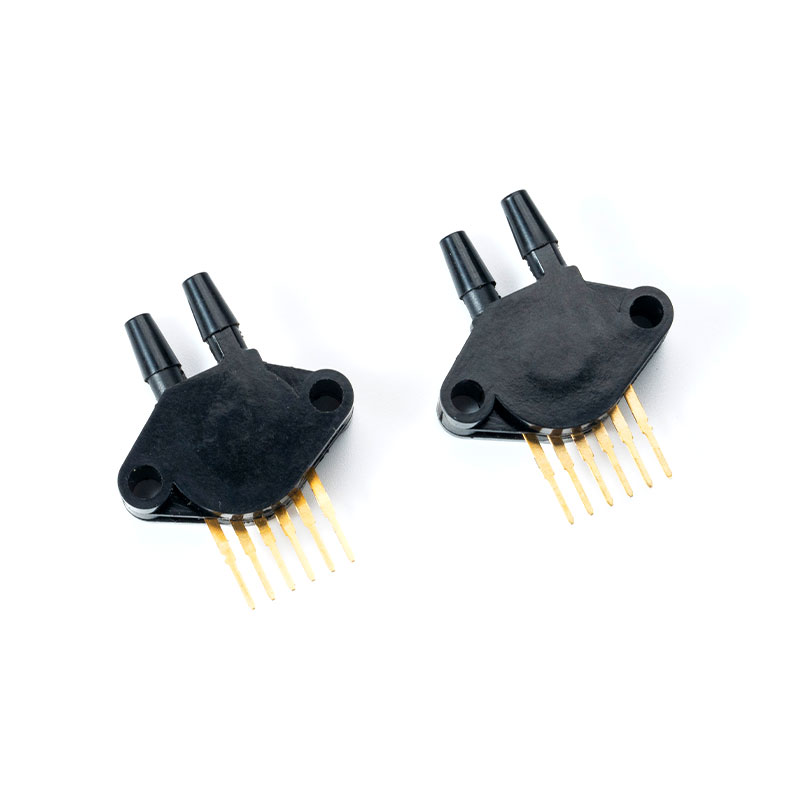

MCP5XXX, Capteur de pression pour médecine

La série MCP5XXXDP dispose d'un capteur de pression en silicium intégré
Conditionnement du signal, compensation de température et étalonnage

1 Description générale
Les transducteurs piézorésistifs MCP5XXXDP sont des capteurs de pression monolithiques en silicium. Le MCP5XXXDP est conçu pour une large gamme d'applications, en particulier les applications utilisant un microcontrôleur ou un microprocesseur avec des entrées analogiques-numériques. Ce transducteur combine des techniques avancées de micro-usinage, de métallisation en couches minces et de traitement bipolaire pour fournir un signal de sortie analogique précis et de haut niveau, proportionnel à la pression appliquée.

2 Caractéristiques et avantages
1. Plage de pression optionnelle : 0 kpa~ 700 kpa
2. Type de pression
Absolu : La référence du vide interne et la sortie sont proportionnelles à la pression absolue
Pression manométrique : En fonction de la pression atmosphérique, elle fournit la sortie et le changement de pression atmosphérique
proportionnel
Pression différentielle : permet la mesure de la pression au niveau de deux orifices de pression
3. Température compensée sur 10 °C à 60 °C
4. Température de stockage -40°C à 125°C
5. Matériau : coque encapsulée intégrée en époxy durable, coque de vanne d'air adoptée, nylon haute température
6. Signal de sortie : Signal analogique

3 Domaines d'application
1. Médical : moniteurs, appareils d'anesthésie, équipement d'analyse sanguine, chromatographie en phase gazeuse, instrumentation gazeuse, pression d'air dans les salles, appareils de dialyse rénale, nébuliseurs, commandes pneumatiques, appareils respiratoires, équipement d'apnée du sommeil, spiromètres, ventilateurs
2. Industriel : Mesure de pression barométrique, Drones, Calibrateurs de mesure, Chromatographie en phase gazeuse, Instruments de mesure de gaz, Émetteurs, Qualité de l'air intérieur, Sciences de la vie, Contrôle pneumatique, Ballons météorologiques.
