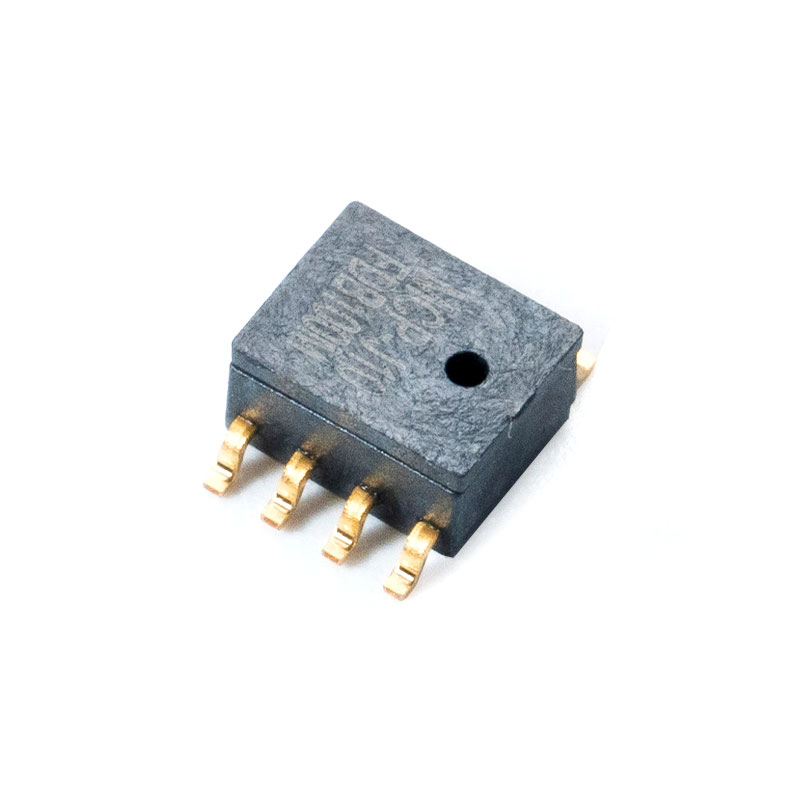

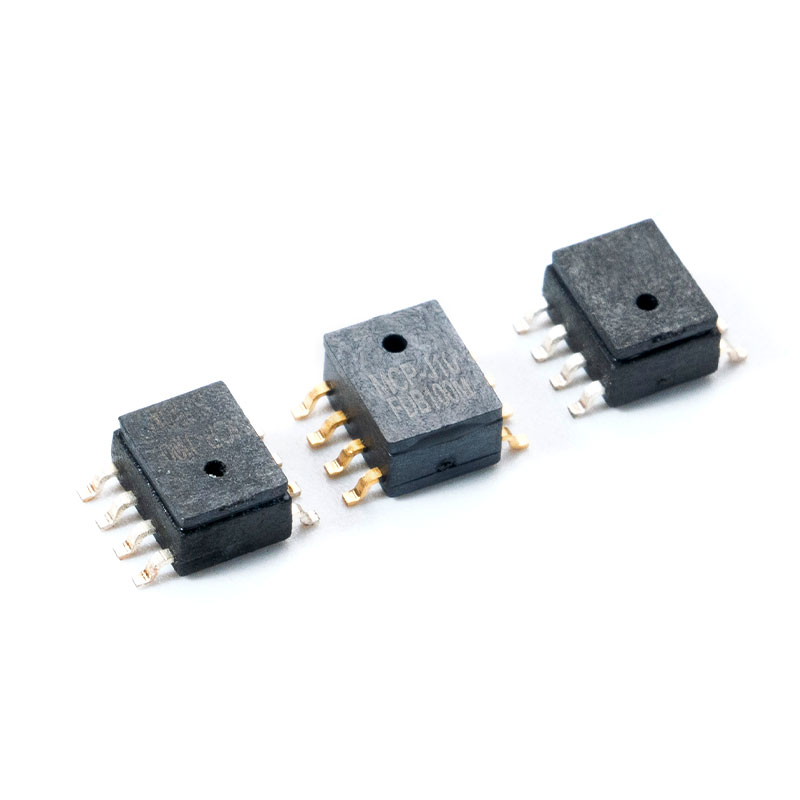

MCP-J10, J11, J12 Capteur de pression absolue

Présentation du produit

La série MCP-J10 est un capteur de pression absolue calibré pour la mesure de la pression d'air. Le produit utilise une puce de conditionnement de signal de qualité automobile pour calibrer et compenser le signal de sortie MEMS, convertissant les signaux de pression de 10 kPa à 1 500 kPa en signaux de sortie analogiques (0 à 5 V). Tout en garantissant l'excellente fiabilité du produit, les deux puces sont intégrées dans l'emballage, réduisant considérablement la taille de l'emballage. Dans le même temps, le produit conditionné fournit un rendement standard sur toute la plage de température et de précision.

Principales caractéristiques

Erreur maximale de 2,5 % supérieure à 0 °C à 85 °C
Idéalement adapté aux systèmes basés sur des microprocesseurs ou des microcontrôleurs
Pack de montage en surface sous-miniature
Plage de température -40°C à 125°C
La plage de pression est facultative entre 10 kPa et 1500 kPa
Sortie de tension analogique proportionnelle/absolue

Applications

Applications automobiles (mesure de pression des collecteurs)
Contrôle industriel
Application de pression de moto
Capteur de puissance à vide hybride et nouvelle énergie
Détection de pression de gaz GNC

Performance structurelle

Puce sensible à la pression : matériau en silicium
Plomb : Fil d'or
Coque de l'emballage : matériau LCP
Broche : cuivre plaqué or
Poids net : environ 0,4 g

Notes maximales absolues

Paramètres	Symbole	Gamme	Unité
Tension d'alimentation analogique	VDD	-0,3 à 6,0	V
Température de fonctionnement		-40 à 125	℃
Température de stockage		-50 à 150	℃
Température de jonction		150	℃
Susceptibilité aux EDD	HBM	4	kV

Remarque : le dépassement de la valeur nominale maximale absolue peut entraîner des dommages permanents, et un fonctionnement prolongé à la valeur nominale maximale absolue ci-dessus peut affecter la fiabilité de l'appareil.

Caractéristiques électriques

Tableau 1. Caractéristiques de fonctionnement (VS = 5,0 Vdc, TA = 25°C sauf indication contraire)

Paramètres	Symbolee	Min	Typee	Max	Unitéé
Tension d'alimentation	VS	4.75	5	5.25	Vdc
Courant d'alimentation	Je _o	—		3	mAdc
Décalage (0°C à 85°C) @ VS = 5,0 volts	V _désactivé	0.44	0.5	0.56	Vdc
Sortie à pleine échelle (0°C à 85°C) @ VS = 5,0 V	V _OFS	4.44	4.5	4.56	Vdc
Portée à grande échelle (0 ℃ à 85 ℃) @ VS=5.0V	V _FSS	3.88	4	4.12	Vdc

Continuer le tableau 1. Caractéristiques de fonctionnement (VS = 5,0 Vdc, TA = 25°C sauf indication contraire)

Paramètres	Symbolee	Min	Typee	Max	Unitéé
Précision (0°C à 85°C)	—	—	—	2.5	%V _FSS
Temps de réponse	tR	—	2.5	—	ms
Temps d'échauffement	—	—	100	—	ms
Stabilité du décalage	—	—	0.25	—	%V _FSS
