Description générale

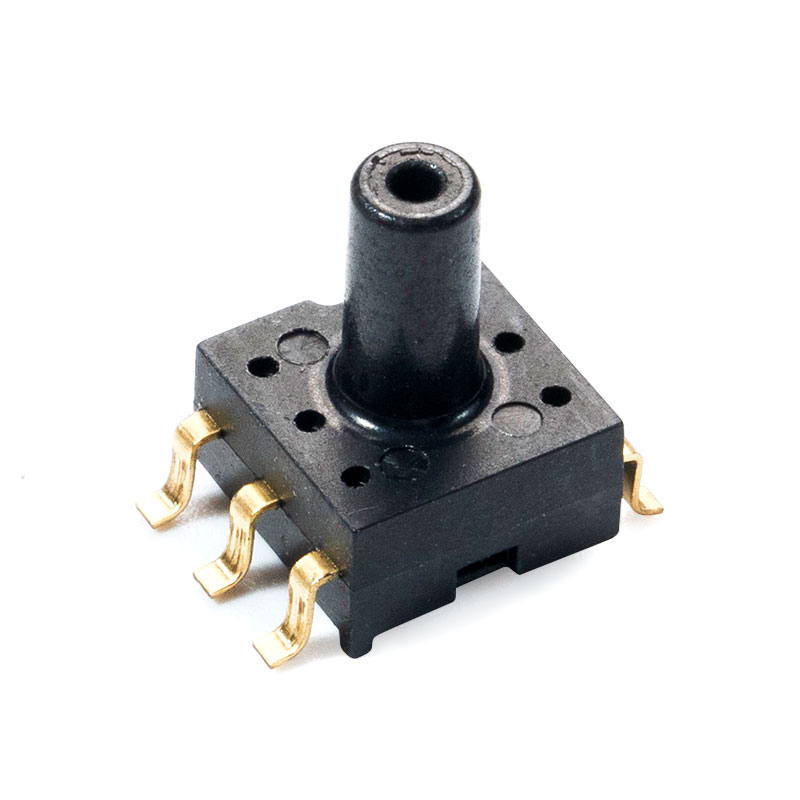

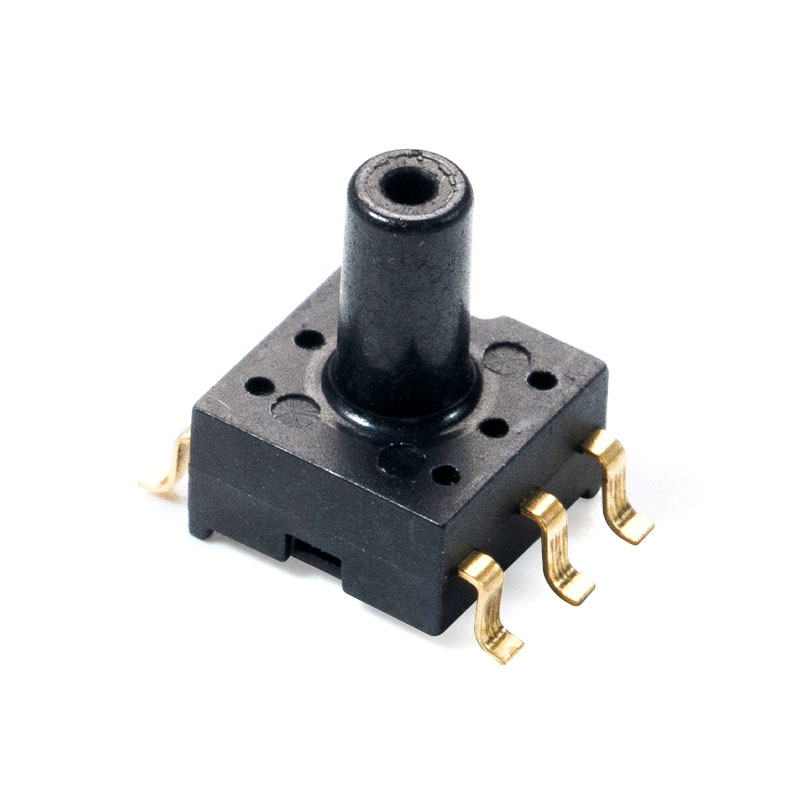

La série MCP-H10 est un boîtier de petite taille (SOP) avec une buse, qui intègre l'amplification du signal, la non-linéarité et la compensation de température pour les capteurs de pression piézorésistifs en silicium. Le capteur de pression de la série MCP-H10 est un produit qui utilise une technologie MEMS avancée et est spécifiquement conçu pour l'électronique grand public et les applications médicales. Le capteur de pression peut être directement soudé sur une carte PCB, fournissant un signal de sortie de tension analogique précis et de haute amplitude proportionnel à la pression appliquée.
Caractéristiques
Plage de mesure : -100 kPa~1000 kPa
Sortie analogique absolue avec une large plage linéaire (valeurs typiques de 0,5 V~4,5 V) (remarque : la tension de sortie peut être personnalisée)
Tension d'alimentation 5,0 V (3,3 V en option)
Plage de température de fonctionnement -20 à 85 ℃
Plage de température de stockage -40 à 125 ℃
Applications typiques
Utilisation industrielle : pressostats et composants pneumatiques
Utilisation médicale : tensiomètre, générateur d'oxygène
Détection du niveau d'eau des appareils électroménagers : machines à laver, lave-vaisselle, aspirateurs
Contrôle de la pression d'air : salles blanches et fumoirs
Autre : Dispositif de détection de pression moyenne pression d'air
Performance de la structure
Puce sensible à la pression : silicium
Fil de plomb : fil d'or
Coque d'étanchéité : matériau PPS
Broche : Cuivre plaqué or
Poids net : environ 0,3 gramme
Spécifications électriques
| Caractéristique | Symbole | Min | Type | Max | Unité |
| Tension à Vs=5,0 V (série MCP-H10-A) | V S | 4.75 | 5 | 5.25 | VDC |
| Tension à Vs=3,3 V (série MCP-H10-B) | V S | 3 | 3.3 | 3.6 | VDC |
| Courant de travail | Je o | — | 3 | mADC | |
| Précision (0 ℃ à 85 ℃) | — | — | — | 1.5 | %V FSS |
| Résolution ADC | RÉS ADC | — | 24 | — | bit |
| Résolution du CAD | RÉS CAD | — | 12 | — | bit |
| Fréquence | Fsys | 1 | MHz | ||
| Temps de réponse | t R | — | 2.5 | — | mS |
| Heure de début | — | — | 100 | — | mS |
| Protection ESD | — | — | 2 | — | KV |
