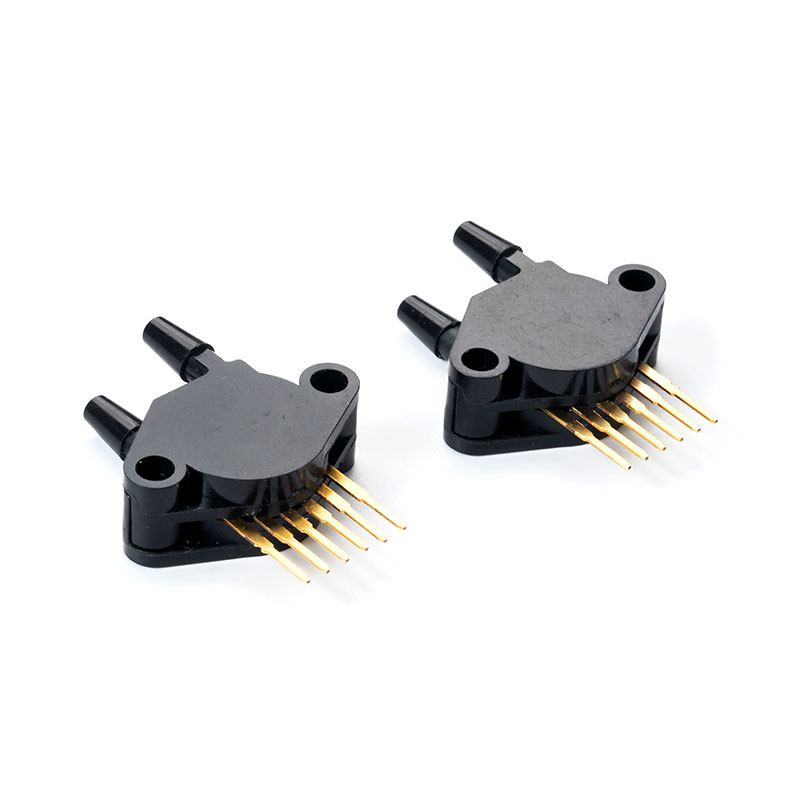

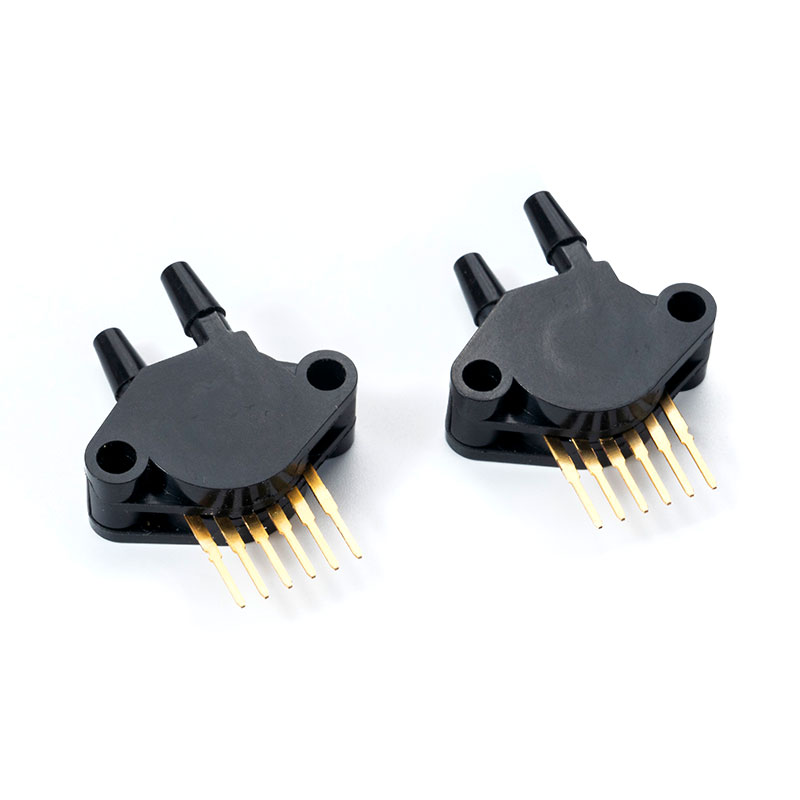

MCP5XXXDP, MCPV5XXXDP Capteur de pression différentielle

La série MCP5XXXDP dispose d'un capteur de pression en silicium intégré
Conditionnement du signal, compensation de température et étalonnage

1 Description générale

Les transducteurs piézorésistifs MCP5XXXDP sont des capteurs de pression monolithiques en silicium. Le MCP5XXXDP est conçu pour une large gamme d'applications, en particulier les applications utilisant un microcontrôleur ou un microprocesseur avec des entrées analogiques-numériques. Ce transducteur combine des techniques avancées de micro-usinage, de métallisation en couches minces et de traitement bipolaire pour fournir un signal de sortie analogique précis et de haut niveau, proportionnel à la pression appliquée.

2 Caractéristiques et avantages

1. Plage de pression optionnelle : 0 kpa~ 700 kpa
2. Type de pression
Absolu : La référence du vide interne et la sortie proportionnelle à la pression absolue
Pression manométrique : basée sur la pression atmosphérique, elle fournit une sortie et un changement de pression atmosphérique
proportionnel
Pression différentielle : permet la mesure de la pression au niveau de deux orifices de pression
3. Température compensée sur 10 °C à 60 °C
4. Température de stockage -40°C à 125°C
5. Matériau : coque encapsulée intégrée en époxy durable,coque de vanne d'air adoptée, nylon haute température
6. Signal de sortie : Signal analogique

3 Domaines d'application

1. Médical : moniteurs, appareils d'anesthésie, équipement d'analyse sanguine, chromatographie en phase gazeuse, instrumentation gazeuse, pression d'air dans les salles, appareils de dialyse rénale, nébuliseurs, commandes pneumatiques, appareils respiratoires, équipement d'apnée du sommeil, spiromètres, ventilateurs
2. Industriel : Mesure de pression barométrique, Drones, Calibrateurs de mesure, Chromatographie en phase gazeuse, Instruments de mesure de gaz, Émetteurs, Qualité de l'air intérieur, Sciences de la vie, Contrôle pneumatique, Ballons météorologiques.

1.Spécifications générales

Tableau 1. Paramètres limites

Caractéristique	Min.	Max.	Unité
Tension d'alimentation （Vsupply）	-0,3	6	Vdc
Température de stockage	-40	125	℃

Tableau 2. Type de pression

Type de pression	description
Absolu	La sortie est proportionnelle à la différence entre la pression appliquée et le vide de référence intégré
Pression de la jauge	Le rendement est proportionnel à la différence entre la pression appliquée et la pression atmosphérique (ambiante)
Pression différentielle	La sortie est proportionnelle à la différence entre la pression appliquée à chaque port (port 1 – port 2).

2. Les paramètres techniques de sortie analogique

Tableau 3. Spécifications de sortie analogiques

(VS = 5,0 Vdc, TA = 25 °C sauf indication contraire. )

Caractéristique	Symbole	Min	Type	Max	Unité
Plage de pression ⁽¹⁾	POP	0 15	— —	100 115	kPa
Tension d'alimentation ⁽²⁾	VS	4.75	5	5.25	VDC
Courant d'alimentation	JE	—	7	10	mAdc
Décalage de pression minimum ⁽³⁾ , (0 à 85 °C) @ VS = 5,0 V	VOFF	0.088	0.2	0.313	VDC
Production à grande échelle ⁽⁴⁾ , différentiel et absolu (0 à 85 °C) @ VS = 5,0 V	VFSO	4.587	4.7	4.813	VDC
Portée à grande échelle ⁽⁵⁾ , différentiel et absolu (0 à 85 °C) @ VS = 5,0 V	VFSS	—	4.5	—	VDC
Précision ⁽⁶⁾	—	—	—	±2,5	%VFSS
Sensibilité	V/P	—	45	—	mV/kPa
Temps de réponse ⁽⁷⁾	tR	—	1	—	ms
Courant de la source de sortie à pleine échelle	JE	—	0.1	—	mAdc
Temps d'échauffement ⁽⁸⁾	—	—	20	—	ms
Stabilité du décalage ⁽⁹⁾	—	—	±0,5	—	%VFSS

1. 1,0 kPa (kiloPascal) équivaut à 0,145 psi.
2. Le dispositif est ratiométrique dans cette plage d'excitation spécifiée.
3. Le décalage (VOFF) est défini comme la tension de sortie à la pression nominale minimale.
4. La sortie à pleine échelle (VFSO) est définie comme la tension de sortie à la pression maximale ou nominale.
5. La portée à pleine échelle (VFSS) est définie comme la différence algébrique entre la tension de sortie à pleine pression nominale et la tension de sortie à la pression nominale minimale.
6. La précision (budget d'erreur) se compose des éléments suivants :
Linéarité : écart de sortie par rapport à une relation en ligne droite avec la pression sur la plage de pression spécifiée.
Hystérésis de température : écart de sortie à n'importe quelle température dans la plage de température de fonctionnement, après que la température a été cyclée vers et depuis les points de température de fonctionnement minimum ou maximum, avec une pression différentielle nulle appliquée.
Hystérésis de pression : écart de sortie à n'importe quelle pression dans la plage spécifiée, lorsque cette pression est cyclée vers et depuis la pression nominale minimale ou maximale à 25 °C.
TcSpan : Écart de sortie sur la plage de température de 0 à 85 °C, par rapport à 25 °C.
TcOffset : Écart de sortie avec pression minimale appliquée sur la plage de température de 0 à 85 °C, par rapport à 25 °C.
Variation par rapport aux valeurs nominales : Variation par rapport aux valeurs nominales, pour un décalage ou une portée à grande échelle, en pourcentage du VFSS à 25 °C.
7. Le temps de réponse est défini comme le temps nécessaire pour que la variation incrémentielle de la sortie passe de 10 % à 90 % de sa valeur finale lorsqu'elle est soumise à un changement de pression par paliers spécifié.
8. Le temps de préchauffage est défini comme le temps nécessaire au produit pour atteindre la tension de sortie spécifiée une fois la pression stabilisée.
9. La stabilité du décalage est l'écart de sortie du produit lorsqu'il est soumis à 1 000 heures de pression pulsée, de cycles de température avec test de polarisation.
