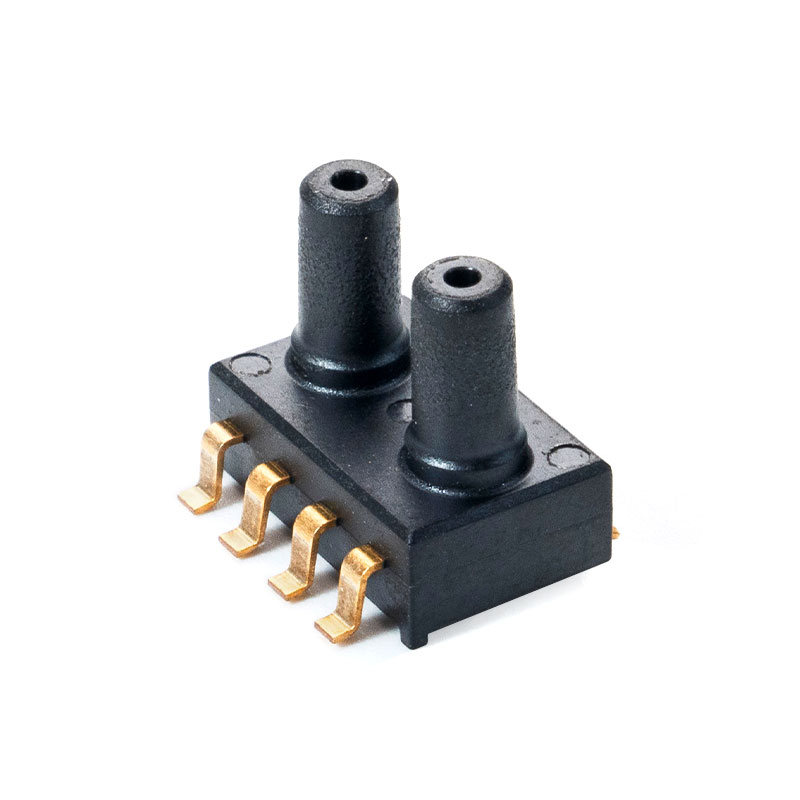

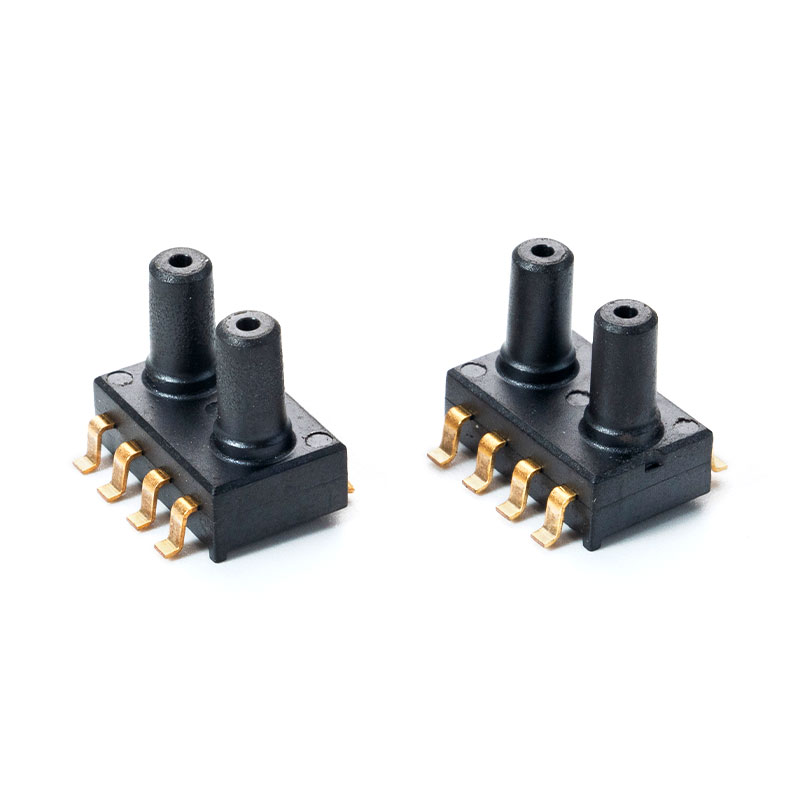

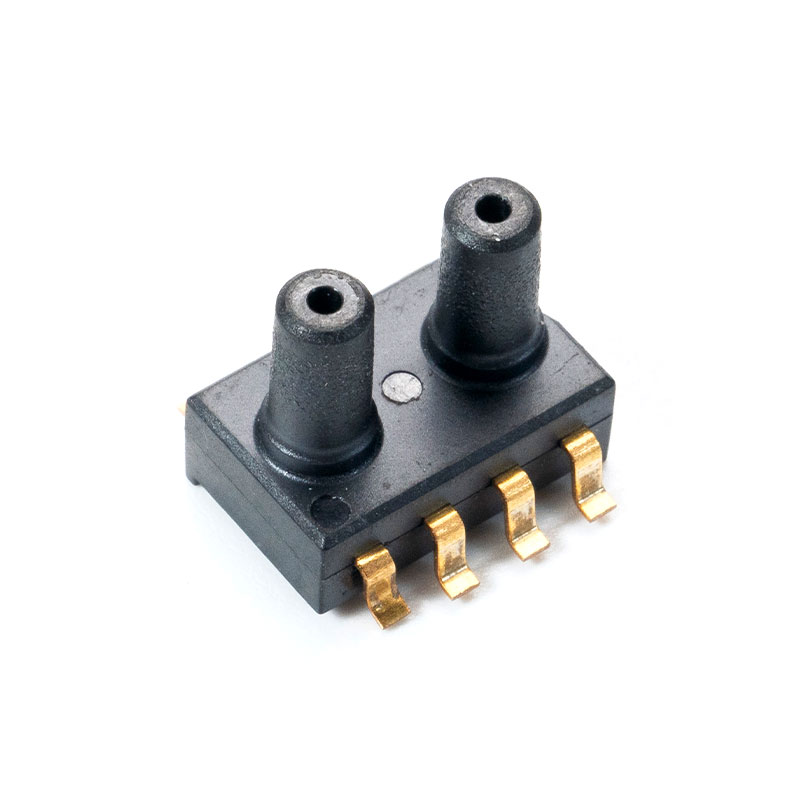

Paramètres électriques （MCP-H20）
| Caractéristique | Symbole | Min | Type | Max | Unité |
| Vs=5,0 V (série MCP-H20-A) | V S | 4.75 | 5 | 5.25 | VDC |
| Vs=3,3 V (série MCP-H20-B) | V S | 3 | 3.3 | 3.6 | VDC |
| Courant de travail | Je o | — | 3 | mA DC | |
| Précision（0℃ à 85℃） | — | — | — | 1.5 | %V FSS |
| Résolution ADC | RÉS ADC | — | 24 | — | bit |
| Résolution du CAD | RÉS CAD | — | 12 | — | bit |
| Temps de réponse | t R | — | 2.5 | — | ms |
| Temps d'échauffement | — | — | 100 | — | ms |
| Protection ESD | — | — | 2 | — | kV |
Paramètres de sortie （MCP-H20）
Série MCP-H20-A (tension d'alimentation : 5,0 V)
| Caractéristique | Symbolee | Min | Typee | Max | Unitéé |
| Décalage de pression minimum (0℃ à 85℃) | V désactivé | 0.44 | 0.5 | 0.56 | VDC |
| Production à grande échelle (0℃ à 85℃) | V OFS | 4.44 | 4.5 | 4.56 | VDC |
| Portée à grande échelle (0℃ à 85℃) | V FSS | 3.88 | 4 | 4.12 | VDC |
Série MCP-H20-B (tension d'alimentation : 3,3 V)
| Caractéristique | Symbolee | Min | Typee | Max | Unitéé |
| Décalage de pression minimum (0℃ à 85℃) | V désactivé | 0.055 | 0.1 | 0.145 | VDC |
| Production à grande échelle (0℃ à 85℃) | V OFS | 3.055 | 3.1 | 3.145 | VDC |
| Portée à grande échelle (0℃ à 85℃) | V FSS | 2.91 | 3 | 3.09 | VDC |
Caractéristiques de pression et de température （MCP-H21）
Tableau 1 : Caractéristiques de sortie de pression à VDD = 5,0 V, T = 25℃, sauf indication contraire
| Paramètre | Symbolee | Conditions | Min | Typ. | Max | Unitéé |
| Plage de mesure de pression 1 | PFS | -100 | 200 | Kpa | ||
| Résolution de pression | Pression | 0.05 | %FS | |||
| Pression Accuracy 2 | À 25 ans℃ | -0,1 | 0.1 | %FS | ||
| Bande d'erreur totale 3 | TEB | De 25℃ à 60℃ | -0,3 | 0.3 | %FS | |
| De -40℃ à 85℃ | -1 | 1 | %FS | |||
| Dérive à long terme | Après une période de 1 an | ±0,15 | %FS | |||
| Impact de la refusion de soudure | IPC/JEDEC J-STD-020C | ±0,2 | %FS |
1. Le côté haute pression se trouve sur le côté marqué.
2. L'écart maximal par rapport à une ligne droite de meilleur ajustement (BFSL) ajustée à la sortie mesurée sur la plage de pression à 25 °C. Comprend toutes les erreurs dues à la non-linéarité de la pression, à l’hystérésis et à la non-répétabilité.
3. La bande d'erreur de pression totale comprend toutes les erreurs de précision, les erreurs thermiques sur la plage de température compensée et les tolérances d'étalonnage de portée et de décalage. Pour une sortie idéale du capteur par rapport à la pression et à la température d'entrée, les valeurs TEB ne sont valables qu'à la tension d'alimentation calibrée.
Tableau 2 : Caractéristiques de sortie de température @ VDD = 5,0 V, T = 25°C sauf indication contraire
| Paramètre | Symbolee | Conditions | Min | Type.。 | Max | Unitéé |
| Température de fonctionnement | T OP | -20 | 85 | ℃ | ||
| Précision absolue de la température | -10℃ à 50℃ | ±1,0 | ℃ | |||
| Erreur maximale avec la puissance | Alimentation de 1,8 V à 5,5 V | ±0,1 | ℃ | |||
| Résolution de température des données de sortie | 0.01 | ℃ |
Caractéristiques électriques
Tableau 3 : Caractéristiques DC @VDD=5,0 V, T=25℃ sauff indication contraire
| Paramètre | Symbole | Conditions | Min | Typ. | Max | Unité |
| Courant de fonctionnement moyen | Je DDAVP | Une conversion par seconde | 4.5 | 6.4 | μA | |
| Courant de pointe | Je CULMJeNER | Conversion de pression | 1.5 | mA | ||
| Conversion de température | 0.95 | mA | ||||
| Courant d'alimentation de secours | Je DDSTB | À 25 ans℃ | 0.2 | μA | ||
| Fréquence d'horloge des données série | f SCLK | Je 2 Protocole C, résistance de traction de 4,7 k | 100 | 400 | kHz | |
| Entrée numérique haute tension | VIH | 0.8 | V | |||
| Entrée numérique basse tension | VIL | 0.2 | V | |||
| Sortie numérique haute tension | V OH | JeO = 0.5 mA | 0.9 | V | ||
| Sortie numérique basse tension | V OL | JeO = 0.5 mA | 0.1 | V | ||
| Jenput Capacitance | C JeN | 10 | pF | |||
| Je 2 Résistances de traction C | R PU | 3.3 | 4.7 | 10 | KΩ |
