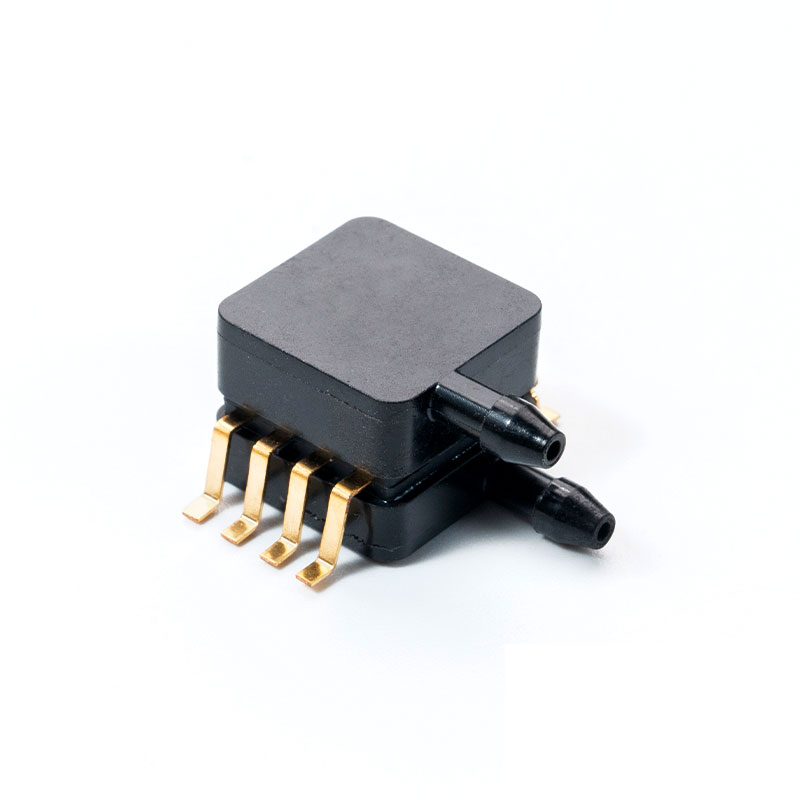

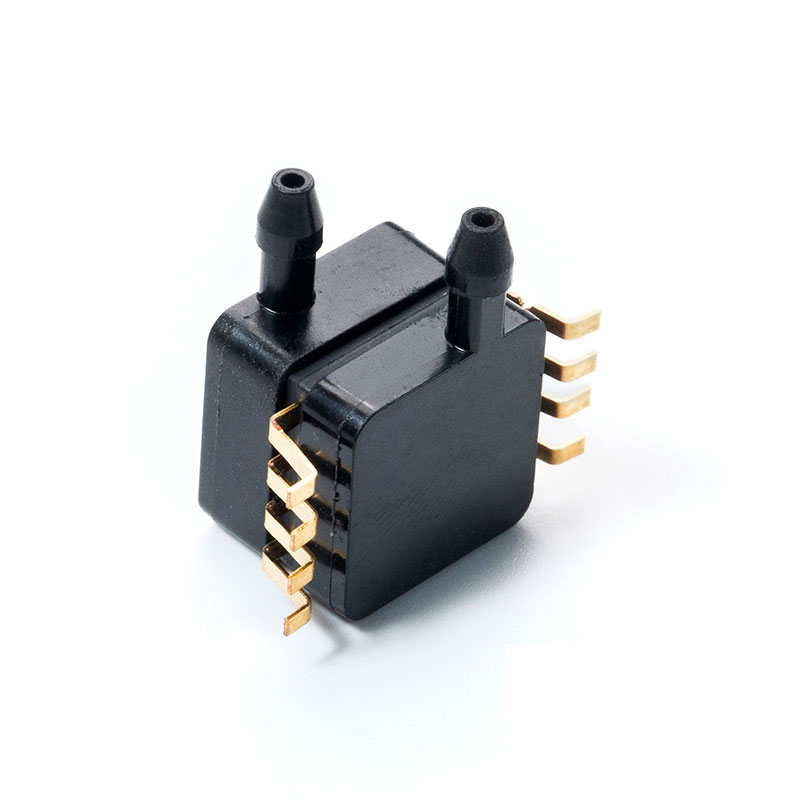

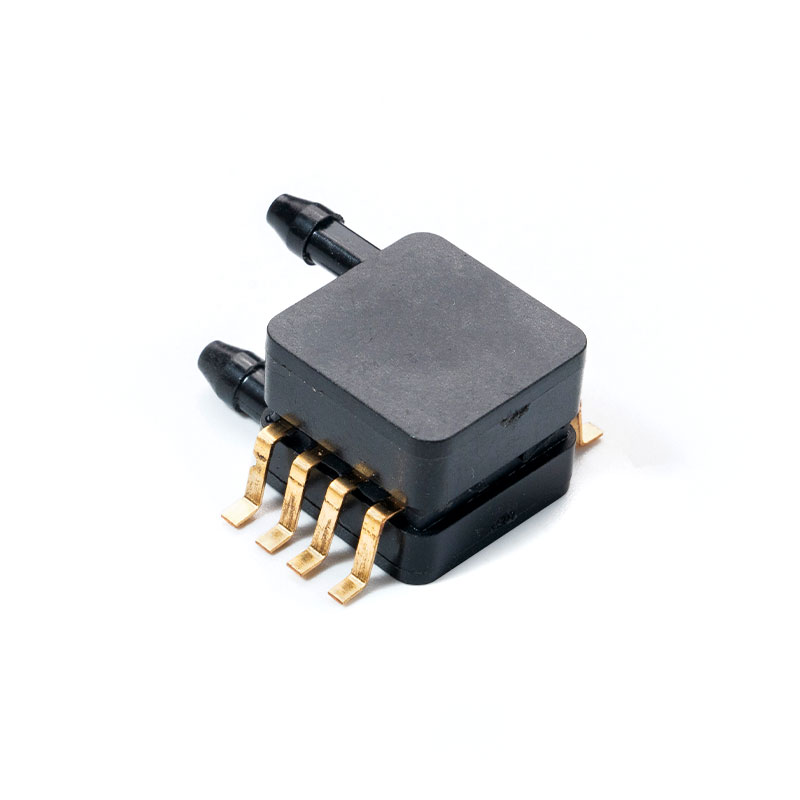

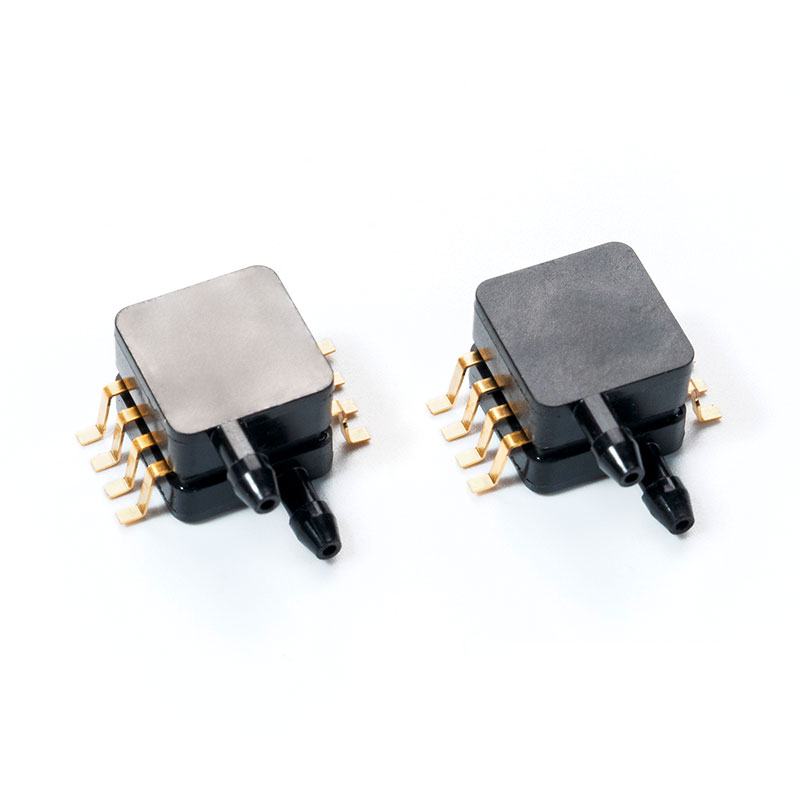

MCPV5XXX, MCPV7XXX Capteur de pression pour médecine

La série MCPV5XXXDP dispose d'un capteur de pression en silicium intégré
Conditionnement du signal, compensation de température et étalonnage

1 Description générale
Les transducteurs piézorésistifs MCPV5XXXDP sont des capteurs de pression monolithiques en silicium. Le MCPV5XXXDP est conçu pour une large gamme d'applications, en particulier les applications utilisant un microcontrôleur ou un microprocesseur avec des entrées analogiques-numériques. Ce transducteur combine des techniques avancées de micro-usinage, de métallisation en couches minces et de traitement bipolaire pour fournir un signal de sortie analogique précis et de haut niveau, proportionnel à la pression appliquée.

2 Caractéristiques et avantages
1. Plage de pression optionnelle : -5 kpa~ 100 kpa
2. Type de pression
Absolu : La référence du vide interne et la sortie sont proportionnelles à la pression absolue
Pression manométrique : En fonction de la pression atmosphérique, elle fournit la sortie et le changement de pression atmosphérique
proportionnel
Pression différentielle : permet la mesure de la pression au niveau de deux orifices de pression
3. Température compensée sur 10 °C à 60 °C
4. Température de stockage -40°C à 125°C
5. Matériau : coque encapsulée intégrée en époxy durable, coque de vanne d'air adoptée, nylon haute température
6. Signal de sortie : Signal analogique

3 Domaines d'application
1. Médical : moniteurs, appareils d'anesthésie, équipement d'analyse sanguine, chromatographie en phase gazeuse, instrumentation gazeuse, pression d'air dans les salles, appareils de dialyse rénale, nébuliseurs, commandes pneumatiques, appareils respiratoires, équipement d'apnée du sommeil, spiromètres, ventilateurs
2. Industriel : Mesure de pression barométrique, Drones, Calibrateurs de mesure, Chromatographie en phase gazeuse, Instruments de mesure de gaz, Émetteurs, Qualité de l'air intérieur, Sciences de la vie, Contrôle pneumatique, Ballons météorologiques.

1. Spécifications générales

Tableau 1. Paramètres limites

Caractéristique	Min.	Max.	Unité
Tension d'alimentation （Vsupply）	-0,3	6	Vdc
Température de stockage	-40	125	℃

Tableau 2. Type de pression

Type de pression	description
Absolu	La sortie est proportionnelle à la différence entre la pression appliquée et le vide de référence intégré
Pression de la jauge	Le rendement est proportionnel à la différence entre la pression appliquée et la pression atmosphérique (ambiante)
Pression différentielle	La sortie est proportionnelle à la différence entre la pression appliquée à chaque port (port 1 – port 2).

2. Les paramètres techniques de sortie analogique

Tableau 3. Spécifications de sortie analogiques

(VS = 5,0 Vdc, TA = 25 °C sauf indication contraire. )

Caractéristique	signe	Min.	Typ.	Max.	Unité
Plage de pression ¹	P _OP	-5		100	kPa
Tension d'alimentation ²	V _s	4.75	5	5.25	Vdc
Courant d'alimentation	Je _o	—	3	10	mAdc
Décalage de pression ³ (10 °C à 60 °C) @ VS = 5,0 volts		0.155	0.2	0.245
Production à grande échelle ⁴		4.655	4.7	4.745
Portée à grande échelle (VFSS)5	—	4.41	4.5-	4.59	V
Précision ⁶	—	—	2,5 %	—
Sensibilité			0.45		V/kPa
Plage de température de fonctionnement	Tstg	-40	—	85	°C
Temps de réponse ⁷	t _R	—	2.5	—	ms
Heure de mise sous tension ⁸			100		ms

1,1,0 kPa (kiloPascal) équivaut à 0,145 psi.
2. Le dispositif est ratiométrique dans cette plage d'excitation spécifiée.
3. Le décalage (Voff) est défini comme la tension de sortie à la pression nominale minimale.
4. La sortie à pleine échelle (VFSO) est définie comme la tension de sortie à la pression nominale maximale ou maximale.
5. La portée à pleine échelle (VFSS) est définie comme la différence algébrique entre la tension de sortie à pleine pression nominale et la tension de sortie à la pression nominale minimale
6. La précision (budget d'erreur) se compose des éléments suivants :
• Linéarité : écart de sortie par rapport à une relation linéaire avec la pression sur la plage de pression spécifiée.
• Hystérésis de température : écart de sortie à n'importe quelle température dans la plage de température de fonctionnement, après que la température a été cyclée vers et depuis les points de température de fonctionnement minimum ou maximum, avec une pression différentielle nulle appliquée.
• Hystérésis de pression : écart de sortie à n'importe quelle pression dans la plage spécifiée, lorsque cette pression est cyclée vers et depuis la pression nominale minimale ou maximale, à 25 °C.
• TcSpan : Écart de sortie sur la plage de température de 10° à 60 °C, par rapport à 25 °C.
• TcOffset : Écart de sortie avec pression nominale minimale appliquée, sur la plage de température de 10° à 60 °C, par rapport à 25 °C.
• Variation par rapport aux valeurs nominales : variation par rapport aux valeurs nominales, pour la portée décalée ou à pleine échelle, en pourcentage du VFSS, à 25 °C.
7. Le temps de réponse est défini comme le temps nécessaire pour que le changement progressif de la sortie passe de 10 % à 90 % de sa valeur finale lorsqu'il est soumis à un changement de pression par étapes spécifié.
8.Le temps de préchauffage est défini comme le temps nécessaire au produit pour atteindre la tension de sortie spécifiée une fois la pression stabilisée.

2. Les paramètres techniques de sortie analogique

Tableau 3. Spécifications de sortie analogiques

(VS = 5,0 Vdc, TA = 25 °C sauf indication contraire. )

Caractéristique	signe	Min.	Typ.	Max.	Unité
Plage de pression ¹	P _OP	-5		5	kPa
Tension d'alimentation ²	V _s	4.75	5	5.25	Vdc
Courant d'alimentation	Je	-	3	10	mAdc
Décalage de pression ³ (10 °C à 60 °C) @ VS = 5,0 volts		0.155	0.2	0.245
Production à grande échelle ⁴		4.655	4.7	4.745
Portée à grande échelle (VFSS) ⁵	-	4.41	4.5	4.59	V
Précision ⁶	-	-	2,5 %	-
Sensibilité			0.45		V/kPa
Plage de température de fonctionnement	Tstg	-40	—	85	°C
Temps de réponse ⁷	t _R	—	2.5	—	ms
Heure de mise sous tension ⁸			100		ms

1,1,0 kPa (kiloPascal) équivaut à 0,145 psi.
2. Le dispositif est ratiométrique dans cette plage d'excitation spécifiée.
3. Le décalage (Voff) est défini comme la tension de sortie à la pression nominale minimale.
4. La sortie à pleine échelle (VFSO) est définie comme la tension de sortie à la pression nominale maximale ou maximale.
5. La portée à pleine échelle (VFSS) est définie comme la différence algébrique entre la tension de sortie à pleine pression nominale et la tension de sortie à la pression nominale minimale
6. La précision (budget d'erreur) se compose des éléments suivants :
• Linéarité : écart de sortie par rapport à une relation linéaire avec la pression sur la plage de pression spécifiée.
• Hystérésis de température : écart de sortie à n'importe quelle température dans la plage de température de fonctionnement, après que la température a été cyclée vers et depuis les points de température de fonctionnement minimum ou maximum, avec une pression différentielle nulle appliquée.
• Hystérésis de pression : écart de sortie à n'importe quelle pression dans la plage spécifiée, lorsque cette pression est cyclée vers et depuis la pression nominale minimale ou maximale, à 25 °C.
• TcSpan : Écart de sortie sur la plage de température de 10° à 60 °C, par rapport à 25 °C.
• TcOffset : Écart de sortie avec pression nominale minimale appliquée, sur la plage de température de 10° à 60 °C, par rapport à 25 °C.
• Variation par rapport aux valeurs nominales : variation par rapport aux valeurs nominales, pour la portée décalée ou à pleine échelle, en pourcentage du VFSS, à 25 °C.
7. Le temps de réponse est défini comme le temps nécessaire pour que le changement progressif de la sortie passe de 10 % à 90 % de sa valeur finale lorsqu'il est soumis à un changement de pression par étapes spécifié.
8. Le temps de préchauffage est défini comme le temps nécessaire au produit pour atteindre la tension de sortie spécifiée une fois la pression stabilisée.
