3.1. Aperçu

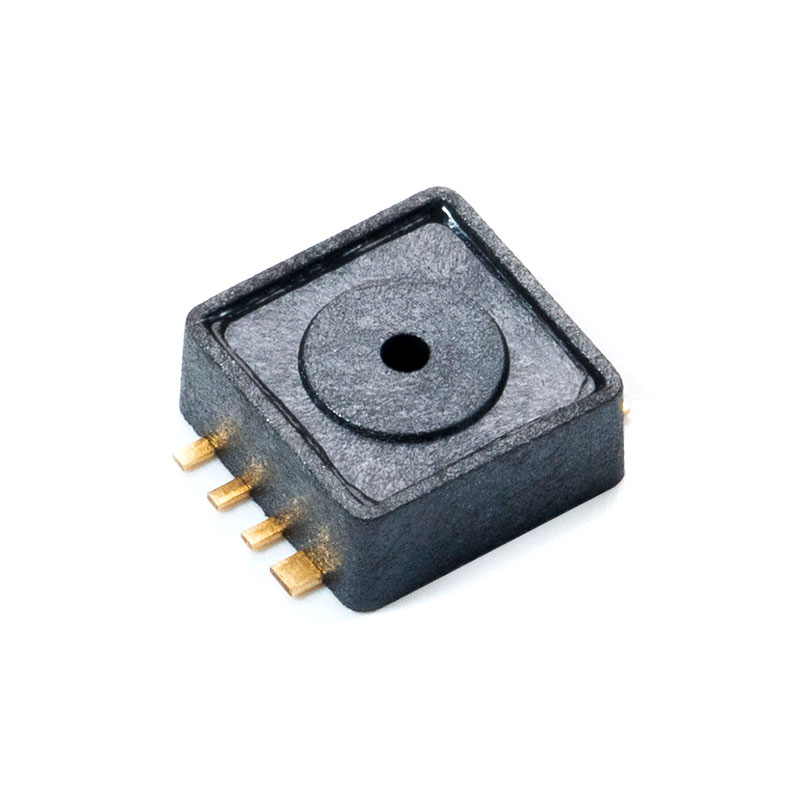

Le capteur de pression de la série MCP-J20 utilise un noyau piézorésistif MEMS comme élément sensible à la pression, qui délivre un signal brut proportionnel à la pression ambiante. La puce de conditionnement dotée d'un ADC 16 bits intégré pilote le composant sensible et amplifie, compense la température et linéarise le signal d'origine pour produire un signal de sortie de tension analogique linéairement lié à la pression appliquée.
Fonction de transfert
 | SORTIE=A×P B attention: OUT est la tension de sortie analogique, mesurée en volts ; P est la valeur de pression, pression absolue, en kPa ; Voir le tableau ci-dessous pour A et B. |

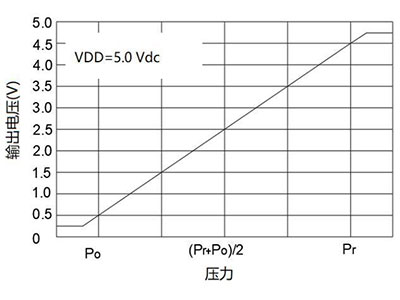

Figure 3.1 Fonction de transfert de sortie simulée
| Modèle de produit | Portée (kPa) | Plage de tension de sortie (V) | Gain et décalage | |||
| Po | Pr | OL | OH | A | B | |
| MCP-J20-15115K | 15 | 115 | 0.5 | 4.5 | 0.04 | 0.1 |
| MCP-J20-20250K | 20 | 250 | 0.5 | 4.5 | 0.0173915 | 0.152174 |
| MCP-J20-20400K | 20 | 400 | 0.5 | 4.5 | 0.0105265 | 0.2894735 |
