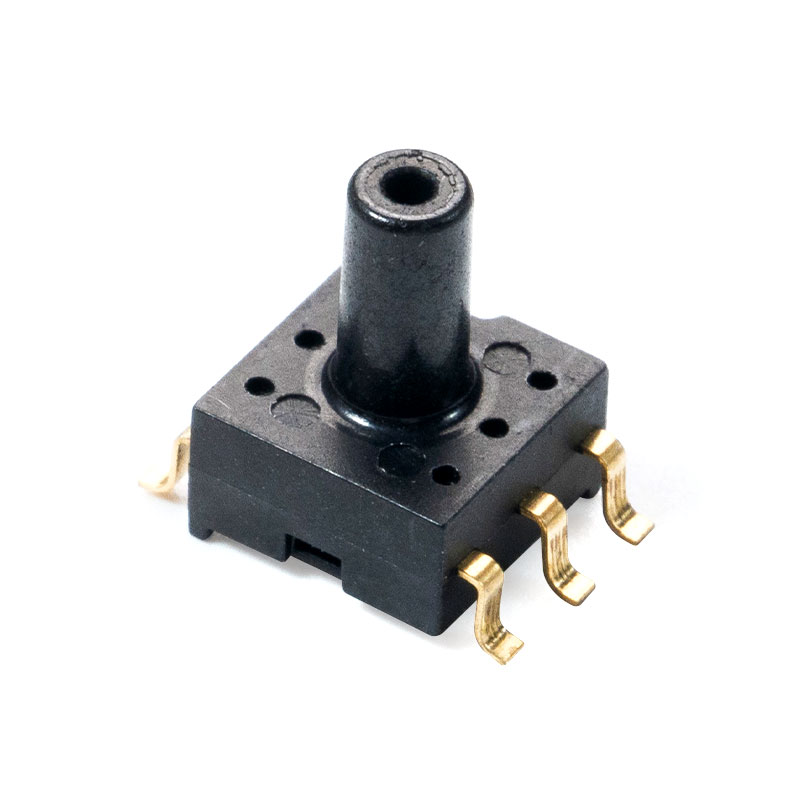

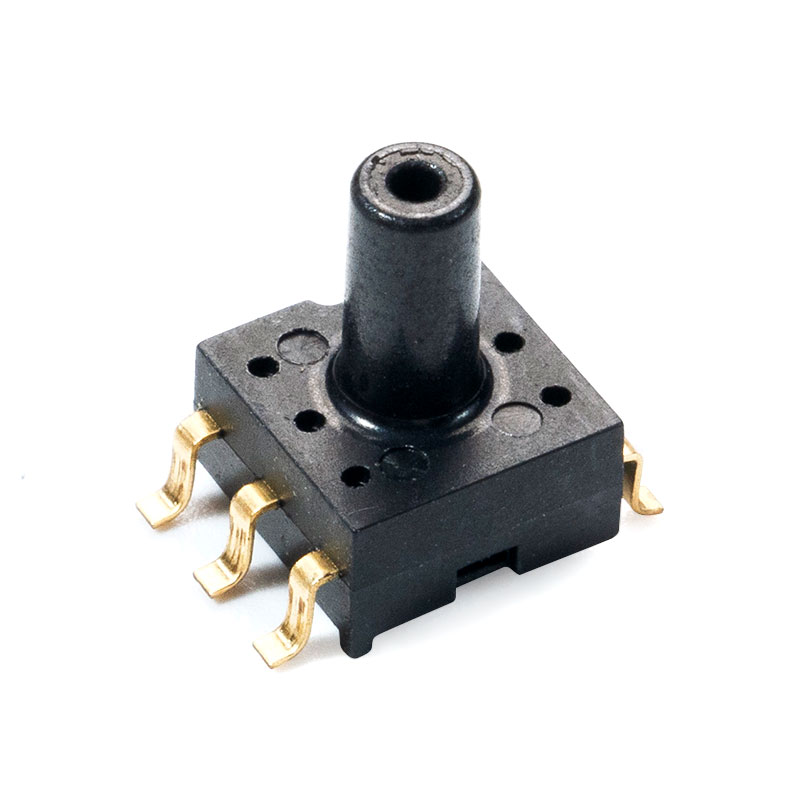

MCP-J10, MCP-J11, MCP-J12 Capteur de pression pour automobiles

Présentation du produit

La série MCP-J10 est un capteur de pression absolue calibré pour la mesure de la pression d'air. Le produit utilise une puce de conditionnement de signal de qualité automobile pour calibrer et compenser le signal de sortie MEMS, convertissant les signaux de pression de 10 kPa à 1 500 kPa en signaux de sortie analogiques (0 à 5 V). Tout en garantissant l'excellente fiabilité du produit, les deux puces sont intégrées dans l'emballage, réduisant considérablement la taille de l'emballage. Dans le même temps, le produit conditionné fournit un rendement standard sur toute la plage de température et de précision.

Principales caractéristiques

Erreur maximale de 2,5 % supérieure à 0 °C à 85 °C
Idéalement adapté aux systèmes basés sur des microprocesseurs ou des microcontrôleurs
Pack de montage en surface sous-miniature
Plage de température -40°C à 125°C
La plage de pression est facultative entre 10 kPa et 1500 kPa
Sortie de tension analogique proportionnelle/absolue

Applications

Applications automobiles (mesure de pression des collecteurs)
Contrôle industriel
Application de pression de moto
Capteur de puissance à vide hybride et nouvelle énergie
Détection de pression de gaz GNC

Performance structurelle

Puce sensible à la pression : matériau silicium
Plomb : Fil d'or
Coque de l'emballage : matériau LCP
Broche : cuivre plaqué or
Poids net : environ 0,4 g

Description du produit

La série MCP-J11 est un produit de capteur de pression absolue calibré. Ce produit utilise des puces de conditionnement de signal de qualité automobile pour calibrer et compenser la sortie du cœur MEMS et peut convertir les signaux de pression de 10 kPa à 1 500 kPa en signaux de sortie IIC numériques. Tout en garantissant l’excellente fiabilité du produit, les deux puces sont intégrées et emballées, réduisant considérablement la taille de l’emballage. Dans le même temps, le produit conditionné peut fournir une sortie standard dans la plage de température et la plage de précision, éliminant ainsi le besoin pour les clients de calibrer le capteur.

Caractéristique
L'erreur maximale de 0 ° C à 85 ° C est de 2,5 %
Très adapté aux microprocesseurs ou aux systèmes basés sur des microcontrôleurs
Emballage de montage en surface ultra petit
Plage de température : -40 ° C à 125 ° C
Plage de 10 kPa~1500 kPa en option
Sortie du signal numérique IIC

Fonction de structure
Puce sensible à la pression : Matériau en silicium
Plomb : Fil d'or
Coque d'encapsulation : matériau LCP
Broche : Cuivre plaqué or
Poids net : environ 0,4 gramme

Évaluations maximales absolues （MCP-J10）

Paramètres	Symbole	Gamme	Unité
Tension d'alimentation analogique	VDD	-0,3 à 6,0	V
Température de fonctionnement		-40 à 125	℃
Température de stockage		-50 à 150	℃
Température de jonction		150	℃
Susceptibilité aux EDD	HBM	4	kV

Remarque : le dépassement de la valeur nominale maximale absolue peut entraîner des dommages permanents, et un fonctionnement prolongé à la valeur nominale maximale absolue ci-dessus peut affecter la fiabilité de l'appareil.

Caractéristiques électriques （MCP-J10）

Tableau 1. Caractéristiques de fonctionnement (VS = 5,0 Vdc, TA = 25°C sauf indication contraire)

Paramètres	Symbolee	Min	Typee	Max	Unitéé
Tension d'alimentation	VS	4.75	5	5.25	Vdc
Courant d'alimentation	Je _o	—		3	mAdc
Décalage (0°C à 85°C) @ VS = 5,0 volts	V _désactivé	0.44	0.5	0.56	Vdc
Sortie à pleine échelle (0°C à 85°C) @ VS = 5,0 V	V _OFS	4.44	4.5	4.56	Vdc
Portée à grande échelle (0 ℃ à 85 ℃) @ VS=5.0V	V _FSS	3.88	4	4.12	Vdc

Continuer le tableau 1. Caractéristiques de fonctionnement (VS = 5,0 Vdc, TA = 25°C sauf indication contraire)

Paramètres	Symbolee	Min	Typee	Max	Unitéé
Précision (0°C à 85°C)	—	—	—	2.5	%V _FSS
Temps de réponse	tR	—	2.5	—	ms
Temps d'échauffement	—	—	100	—	ms
Stabilité du décalage	—	—	0.25	—	%V _FSS

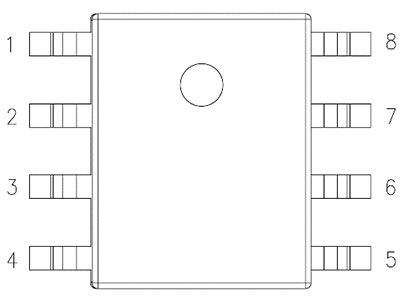

1. Emballage et définition des broches （MCP-J11）

Décrire	NON.	Définition de l'épingle	Décrire
	1	N/C	vacant
	2	DEHORS	sortie	Doit être suspendu dans les airs
	3	N/C	Vacant
	4	GND	mise à la terre
	5	VDD	alimentation électrique
	6	N/C	vacant
	7	SCL	Ligne d'horloge série
	8	SDA	SDA

Tableau 1.1 Relation de définition des broches

Remarque :
1.J10:7&8 # les broches doivent être suspendues dans l'air
2.J11:2 # la goupille doit être suspendue dans les airs

2. Spécifications techniques

2. Spécifications techniques

paramètre	signee	valeur minimale	Valeurs typiques	Valeur maximale	unitéé	notes
réinitialisation de la mise sononononononononous tension	VDDPOR		2.8		V
Courant de travail	Iavdd		2	3	mA	Mode de fonctionnement
Courant de travail	Iavdd		200		nA	Courant de veille
Résolution ADC	REDESSINER		24		Morceaux
Précision de la pression de sortie 1,2	ACC		1%		%FS	0°C ~ 60°C
Précision de la pression de sortie 1,2	ACC		1,5%		%FS	-20°C ~ 70°C
Mise sous tension à temps	TUP		100		ms	réglable
Conservation des données EEPROM	Tlive	10			années	@125℃

1. La précision comprend la non-linéarité, l’hystérésis de température et l’hystérésis de pression ;
2. Précision de durée de vie complète basée sur 1 000 heures de tests HTOL, LTOL, HTSL, THB et PCT ;

2.2.Je ² C Caractéristiques électriques

Paramètre	signee	valeur minimale	Valeur maximale	unitéé	notes
fréquence d'horloge	fBsclB		1	MHz	R=1K
Temps de maintien des impulsions basses de l'horloge	tBLOWB	0.52		us
Horloge à temps de maintien élevé des impulsions	tBHIGHB	0.24		us
Heure d'établissement de l'ADS	tBSUDATB	0.1		us
Temps de détention de l'ADS	tBHDDATB	0.0		us
Heure de mise en place au début de chaque session	tBSUSTAB	0.24		us
Temps de maintenance de l'état de départ	tBHDSTAB	0.24		us
Heure d'arrêt, heure d'établissement	tBSUSTOB	0.24		us
L'intervalle de temps entre deux communications	tBBUFB	0.52		us
