Paramètres de sortie
Série MCP-H10-A
| Caractéristique | Symbolee | Min | Typee | Max | Unitéé |
| Pression de sortie minimale （0℃ à 85℃）@ VS = 5,0 V | V désactivé | 0.44 | 0.5 | 0.56 | VDC |
| Pression de sortie maximale （0℃ à 85℃）@ VS = 5,0 V | V OFS | 4.44 | 4.5 | 4.56 | VDC |
| Sortie pleine échelle （0℃ à 85℃）@VS = 5,0 V | V FSS | 3.88 | 4 | 4.12 | VDC |
Série MCP-H10-B
| Caractéristique | Symbolee | Min | Typee | Max | Unitéé |
| Pression minimale de sortie （0℃ à 85℃）@ VS = 3,3 V | V désactivé | 0.055 | 0.1 | 0.145 | VDC |
| Pression de sortie maximale （0℃ à 85℃）@ VS = 3,3 V | V OFS | 3.055 | 3.1 | 3.145 | VDC |
| Sortie pleine échelle （0℃ à 85℃）@VS = 3,3 V | V FSS | 2.91 | 3 | 3.09 | VDC |
Description de la fonction
Aperçu

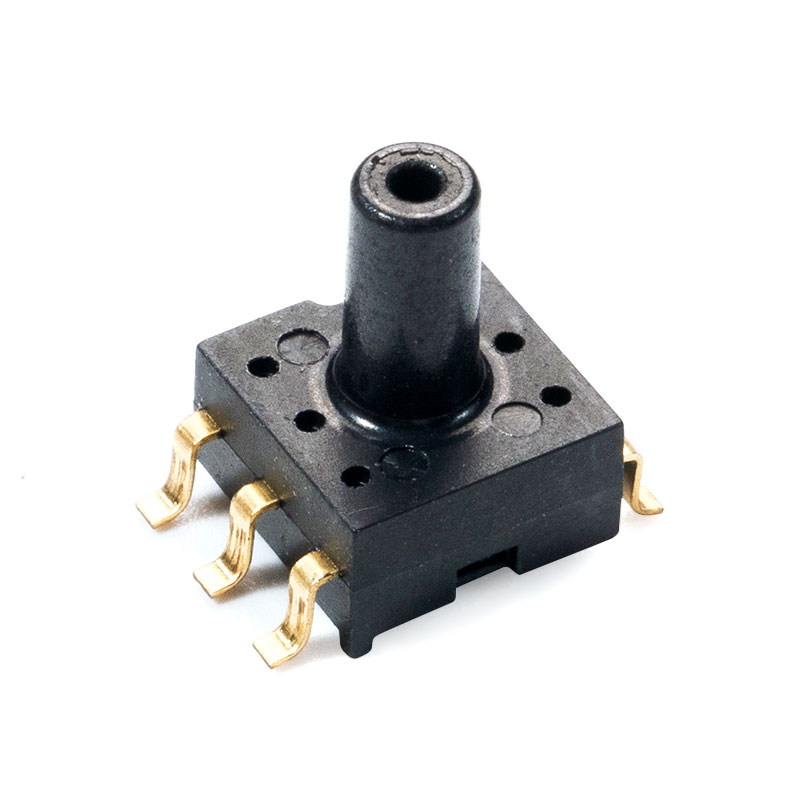

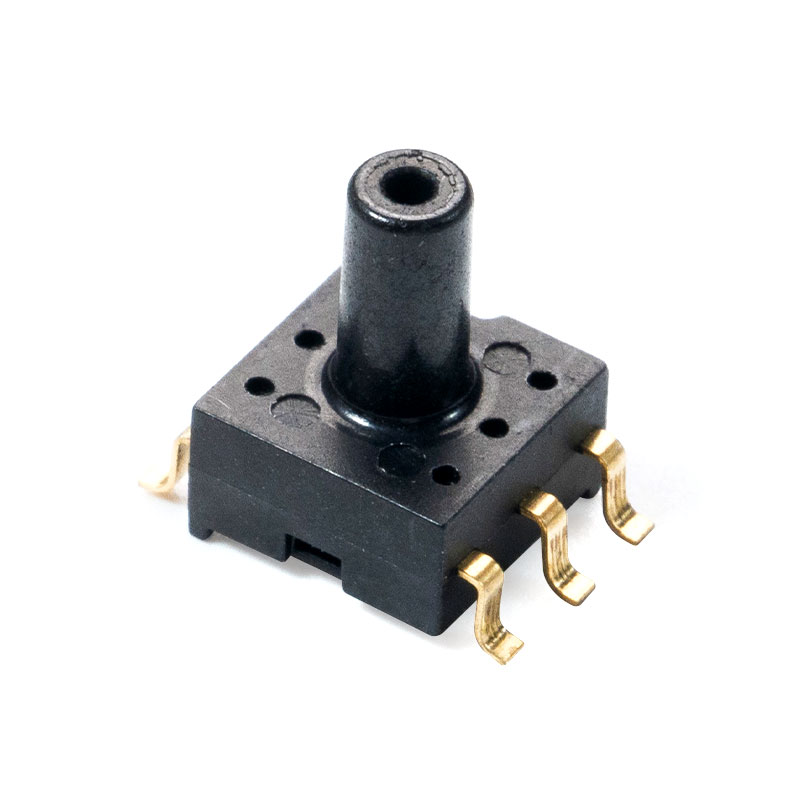

Le capteur de pression de la série MCP-H10 utilise une puce de pression piézorésistive MEMS comme élément de détection de pression, qui délivre un signal brut proportionnel à la pression ambiante. Une puce de conditionnement avec un ADC 24 bits intégré pilote l'élément sensible, amplifie son signal d'origine, compense la température et la linéarité et délivre un signal de sortie de tension analogique linéairement lié à la pression appliquée.
Fonction de transfert
 |  |

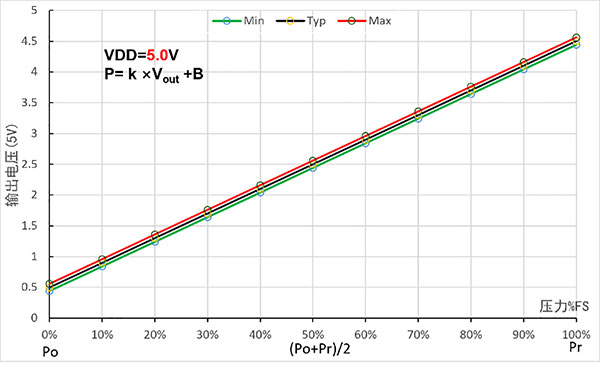

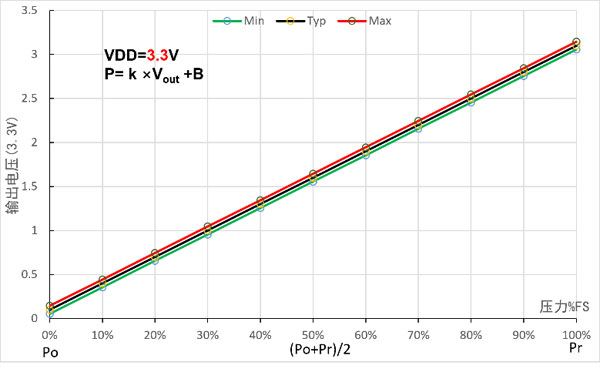

Figure 3.1 Fonction de transfert de sortie analogique
P= k ×Vout B
Remarque : Vout est la tension de sortie analogique (unité : V) ; P est la valeur de pression (en kPa) ; k. B représente le coefficient linéaire et le décalage, comme indiqué dans le tableau ci-dessous.
Tableau 3.1 Paramètres de la fonction de transfert de sortie analogique
| Modèle de produit（5.0V） | Portée (kPa) | Tension de sortie (V) | Coefficients et décalages | |||
| Po | Pr | O L | O H | k | B | |
| MCP-H10-A2KP5P | 0 | 2.5 | 0.5 | 4.5 | 0.625 | -0,3125 |
| MCP-H10-A2KP5PN | -2,5 | 2.5 | 0.5 | 4.5 | 1.25 | -3.125 |
| MCP-H10-A5KPP | 0 | 5 | 0.5 | 4.5 | 1.25 | -0,625 |
| MCP-H10-A5KPPN | -5 | 5 | 0.5 | 4.5 | 2.5 | -6h25 |
| MCP-H10-A10KPP | 0 | 10 | 0.5 | 4.5 | 2.5 | -1,25 |
| MCP-H10-A10KPPN | -10 | 10 | 0.5 | 4.5 | 5 | -12,5 |
| MCP-H10-A40KPP | 0 | 40 | 0.5 | 4.5 | 10 | -5 |
| MCP-H10-A40KPN | 0 | -40 | 0.5 | 4.5 | -10 | 5 |
| MCP-H10-A40KPPN | -40 | 40 | 0.5 | 4.5 | 20 | -50 |
| MCP-H10-A100KPP | 0 | 100 | 0.5 | 4.5 | 25 | -12,5 |
| MCP-H10-A100KPN | 0 | -100 | 0.5 | 4.5 | -25 | 12.5 |
| MCP-H10-A100KPPN | -100 | 100 | 0.5 | 4.5 | 50 | -125 |
| MCP-H10-A200KPP | 0 | 200 | 0.5 | 4.5 | 50 | -25 |
| MCP-H10-A200KPPN | -100 | 200 | 0.5 | 4.5 | 75 | -137,5 |
| MCP-H10-A500KPP | 0 | 500 | 0.5 | 4.5 | 125 | -62,5 |
| MCP-H10-A1000KPP | 0 | 1000 | 0.5 | 4.5 | 250 | -125 |
| MCP-H10-A1000KPPN | -100 | 1000 | 0.5 | 4.5 | 275 | -237,5 |
| Modèle de produit（3.3V） | Portée (kPa) | Tension de sortie (V) | Coefficients et décalages | |||
| Po | Pr | OL | OH | k | B | |
| MCP-H10-B2KP5P | 0 | 2.5 | 0.1 | 3.1 | 0.833 | -0,083 |
| MCP-H10-B2KP5PN | -2,5 | 2.5 | 0.1 | 3.1 | 1.667 | -2.667 |
| MCP-H10-B05KPP | 0 | 5 | 0.1 | 3.1 | 1.667 | -0,167 |
| MCP-H10-B05KPPN | -5 | 5 | 0.1 | 3.1 | 3.333 | -5.333 |
| MCP-H10-B10KPP | 0 | 10 | 0.1 | 3.1 | 3.333 | -0,333 |
| MCP-H10-B10KPPN | -10 | 10 | 0.1 | 3.1 | 6.667 | -10.667 |
| MCP-H10-B40KPP | 0 | 40 | 0.1 | 3.1 | 13.333 | -1.333 |
| MCP-H10-B40KPN | 0 | -40 | 0.1 | 3.1 | -13.333 | 1.333 |
| MCP-H10-B40KPPN | -40 | 40 | 0.1 | 3.1 | 26.667 | -42.667 |
| MCP-H10-B100KPP | 0 | 100 | 0.1 | 3.1 | 33.333 | -3.333 |
| MCP-H10-B100KPN | 0 | -100 | 0.1 | 3.1 | -33.333 | 3.333 |
| MCP-H10-B100KPPN | -100 | 100 | 0.1 | 3.1 | 66.667 | -106.667 |
| MCP-H10-B200KPP | 0 | 200 | 0.1 | 3.1 | 66.667 | -6.667 |
| MCP-H10-B200KPPN | -100 | 200 | 0.1 | 3.1 | 100 | -110 |
| MCP-H10-B500KPP | 0 | 500 | 0.1 | 3.1 | 166.667 | -16.667 |
| MCP-H10-B1000KPP | 0 | 1000 | 0.1 | 3.1 | 333.333 | -33.333 |
| MCP-H10-B1000KPPN | -100 | 1000 | 0.1 | 3.1 | 366.667 | -136.667 |
