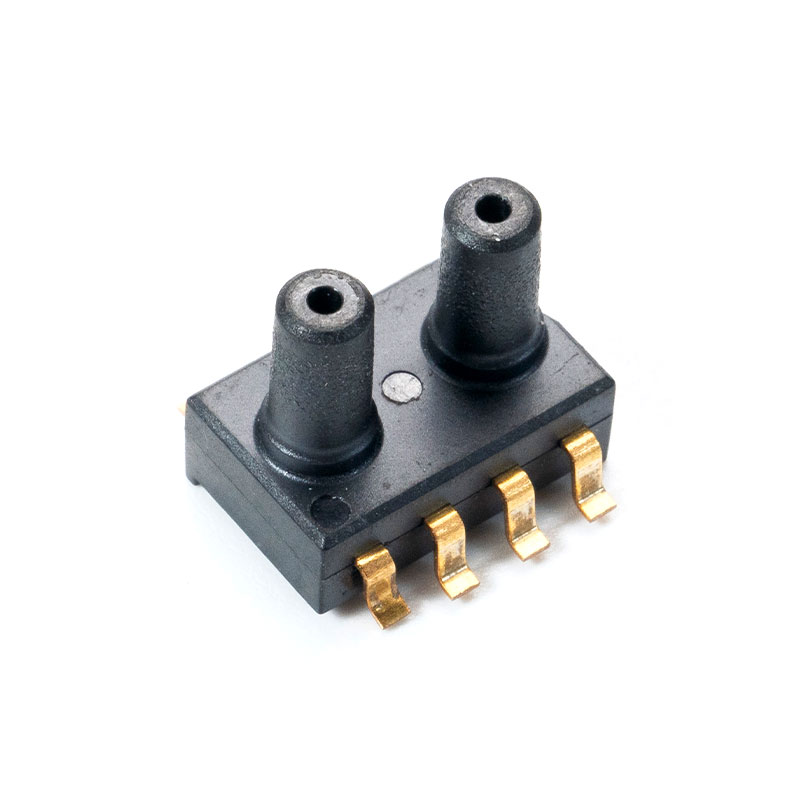

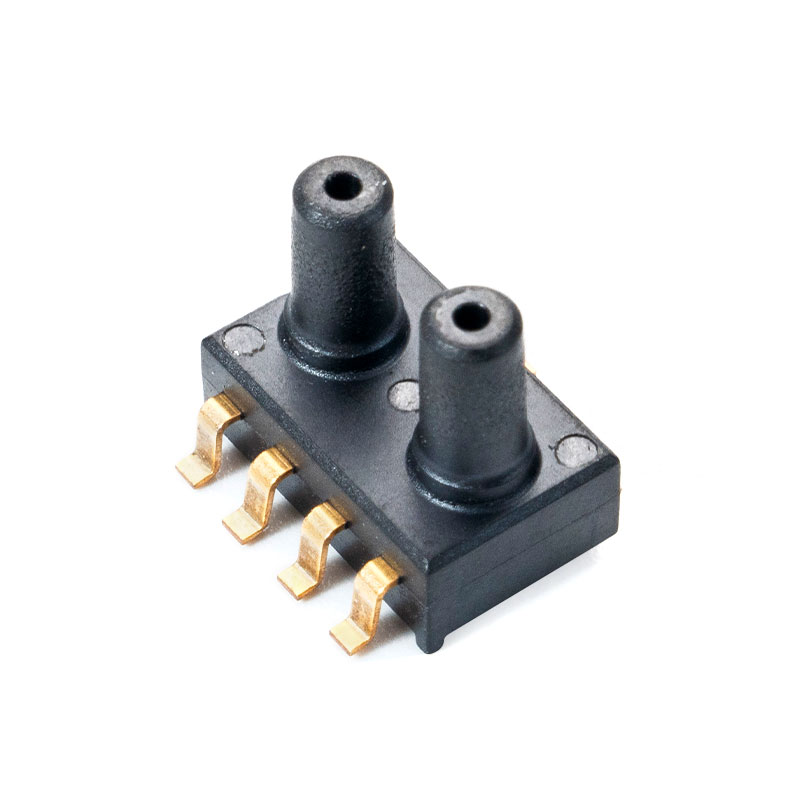

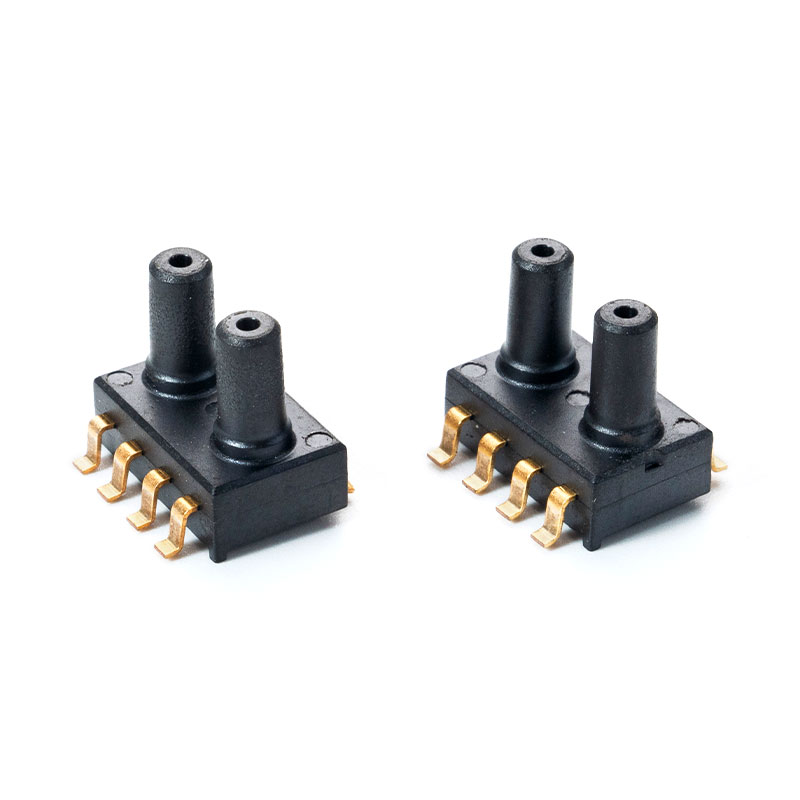

Capteur de pression DPT-R8 pour l'industrie

Introduction
Le sujet de ce document concerne les caractéristiques de fonctionnalité du transmetteur de pression différentielle basé sur le capteur de pression de la série Honeywell ABP, avec interface RS-485 avec protocole MODBUS RTU intégré et sortie analogique 010V.
ATTENTION : Avant de démarrer l'unité, veuillez lire le contenu de ce document.

Fonctions
Mesure de pression différentielle (plage selon le capteur utilisé)
Sortie de tension analogique 0-10 [V] (proportionnelle à la différence de pression)
Configuration de la plage de sortie
Configuration de la constante de temps de mesure
Fonction de mise à zéro du décalage du capteur
Indication de l'état de l'unité LED
Interface série RS-485 (lecture des valeurs de mesure, configuration des paramètres de fonctionnement)
Protocole RTU MODBUS
Communication en mode HALF DUPLEX
Adresse configurable matérielle (1-31)

Caractéristiques
La fonction de base du DPC6000_RSV est de mesurer les valeurs de pression différentielle. Les valeurs mesurées par le capteur intégré de la série Honeywell ABP, puis recalculées et moyennées dans le microcontrôleur, sont disponibles dans sa mémoire (dans HOLDING REGISTERS) selon la norme MODBUS. La lecture des registres est effectuée au moyen de la fonction de protocole MODBUS envoyée par l'interface série RS-485. Les registres contiennent également des informations sur la plage de mesure actuellement définie (configurable), la constante de temps (également configurable) et le pourcentage de pression lié à la plage. Des signaux tels que l'absence de capteur, une plage de mesure dépassée, un émetteur occupé lors des étalonnages décalés sont également réalisés au moyen de registres d'état.

A connaître
1 hPa = 100 Pa = 1 mbar
1 inH₂O = 249,089 Pa

Carte des registres

Tableau des registres :

Numéro d'enregistrement.	Valeurs	Description
1	-999-9999	Pression différentielle (limitée par la plage de mesure)[Pa](1 =1 Pa）avec signe
2	0-1000	Pression différentielle liée à la plage （1 = 0,1 % ; 1 000 = 100 %）
3	0/1/2/3	Journal d'état（0 : “CAPTEUR OK”,1 : “SOUS-CHARGE”,2 : “SURCHARGE”, 3 : “AUCUN CAPTEUR”）(*)
4	1234	Journal des mots de passe
5	1/2/3	Journal des commandes
6	selon la table de commandes	Journal des paramètres
7	0/1	Constante de temps TAU （0 : 0,8 s ; 1 : 4,0 s）
8	0/1/2/3/4/5/6	Plage de mesure (selon le tableau des plages de mesure)
9	-999-9999	Décalage de l'émetteur (informatif)[Pa](1 =1 Pa）avec signe
10	-999-9999	Valeur inférieure de la plage de mesure (informative)[Pa](1 =1 Pa）avec signe
11	-999-9999	Valeur supérieure de la plage de mesure (informative)[Pa]（1 = 1 Pa）avec signe
12	0/1	État d'étalonnage du décalage (mise à zéro) (0 : non actif ; 1 : en cours)
13	0-65535	Compteur de trames correctes
14	0-65535	Compteur d'exceptions
15	0-65535	Compteur d'erreurs CRC
16	0-65535	Compteur d'erreurs d'octets
17	0-65535	Compteur d'erreurs d'adresse

(*) « CAPTEUR OK » - fonctionnement correct du capteur ; « SOUS-CHARGE » - limite inférieure dépassée ;
« SURCHARGE » - limite supérieure dépassée ; « AUCUN CAPTEUR - le capteur est manquant ;

Table de commandes :

Comm et non.	Fonction	Paramètre
1	Définir l'adresse de l'appareil	1-247 (1-valeur par défaut
2	Définir le taux de transmission	96-9600 b/s (valeur par défaut) 192-19200 b/s 576-57600 b/s 1152-115200 b/s
3	Définir la parité	0-PAS DE PARITÉ ; pas de bit de parité 1-EVENPARITY;(valeur par défaut) PARITÉ IMPAIRE 2,
4	Définir les bits d'arrêt	1-1x STOP;1 bit d'arrêt (valeur par défaut) 2-2 x STOP ; 2 bits d'arrêt
5	Définir la constante de temps	0-0,8 s; 1 à 4,0 s;
6	Définir la plage de mesure	ID selon le tableau des plages de mesure)
7	Démarrer le processus d'étalonnage	Calibrage du décalage à 1 démarrage (mise à zéro)
8	Réinitialisation de l'appareil	1-réinitialisation de l'appareil logiciel

Portée1	Gamme 2	Gamme 3	Gamme 4	Portée5	Portée6	Portée7	Portée8
0-25	0-50	0-100	0-250	-25-25	-50-50	-100-100	-150-150
-100-100	0-100	0-250	0-500	0-1000	0-1500	0-2000	0-2500
0-1000	0-1500	0-2000	0-2500	0-3000	0-4000	0-5000	0-7000

Remarques:
•Si vous saisissez une valeur de paramètre erronée ou hors plage, la valeur de 0xEEEE doit être saisie dans le registre de commandes.
•Chaque fois que la commande est appelée, elle doit être accompagnée d'un mot de passe (1234 décimal).
• L'appel de la commande via des entrées de registre individuelles doit être effectué en saisissant le mot de passe.
