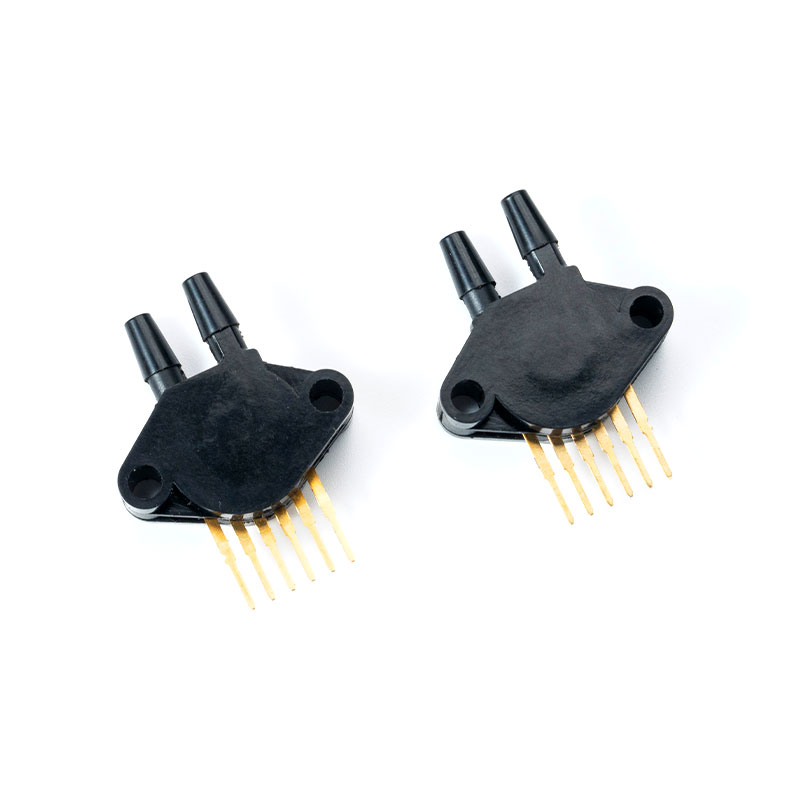

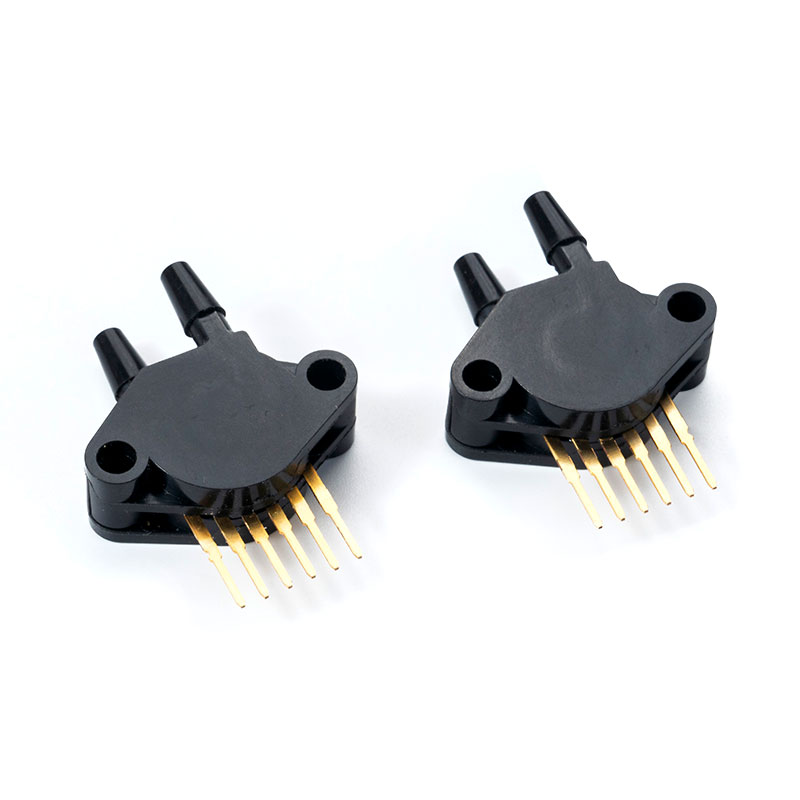

1. Spécifications générales
Tableau 1. Paramètres limites
| Caractéristique | Symbole | Min | Type | Max | Unité |
| Décalage de pression minimum (0℃ à 85℃) | Voff | 0.055 | 0.1 | 0.145 | VDC |
| Production à grande échelle (0℃ à 85℃) | VFSO | 3.055 | 3.1 | 3.145 | VDC |
| Portée à grande échelle (0℃ à 85℃) | VFSS | 2.91 | 3 | 3.09 | VDC |
Tableau 2. Type de pression
| Typee of pressure | description |
| Absolu | La sortie est proportionnelle à la différence entre la pression appliquée et le vide de référence intégré |
| Pression de la jauge | Le rendement est proportionnel à la différence entre la pression appliquée et la pression atmosphérique (ambiante) |
| Pression différentielle | La sortie est proportionnelle à la différence entre la pression appliquée à chaque port (port 1 – port 2). |
2. Les paramètres techniques de sortie analogique
Tableau 3. Spécifications de sortie analogiques
(VS = 5,0 Vdc, TA = 25 °C sauf indication contraire. )
| Caractéristique | Symbole | Min | Type | Max | Unité |
| Plage de pression (1) | P OP | 0 | — | 100 | kPa |
| 15 | — | 115 | |||
| Tension d'alimentation (2) | V S | 4.75 | 5 | 5.25 | VDC |
| Courant d'alimentation | Je O | — | 7 | 10 | mAdc |
| Décalage de pression minimum (3) , (0 à 85 °C) @ VS = 5,0 V | V DÉSACTJeVÉ | 0.088 | 0.2 | 0.313 | VDC |
| Production à grande échelle (4) , différentiel et absolu (0 à 85 °C) @ VS = 5,0 V | V OFS | 4.587 | 4.7 | 4.813 | VDC |
| Portée à grande échelle (5) , différentiel et absolu (0 à 85 °C) @ VS = 5,0 V | V FSS | — | 4.5 | — | VDC |
| Précision (6) | — | — | — | ±2,5 | %V FSS |
| Sensibilité | V/P | — | 45 | — | mV/kPa |
| Temps de réponse (7) | t R | — | 1 | — | ms |
| Courant de la source de sortie à pleine échelle | Je O | — | 0.1 | — | mAdc |
| Temps d'échauffement (8) | — | — | 20 | — | ms |
| Stabilité du décalage (9) | — | — | ±0,5 | — | %V FSS |
1. 1,0 kPa (kiloPascal) équivaut à 0,145 psi.
2. Le dispositif est ratiométrique dans cette plage d'excitation spécifiée.
3. Le décalage (VOFF) est défini comme la tension de sortie à la pression nominale minimale.
4. La sortie à pleine échelle (VFSO) est définie comme la tension de sortie à la pression maximale ou nominale.
5. La portée à pleine échelle (VFSS) est définie comme la différence algébrique entre la tension de sortie à pleine pression nominale et la tension de sortie à la pression nominale minimale.
6. La précision (budget d'erreur) se compose des éléments suivants :
Linéarité : écart de sortie par rapport à une relation en ligne droite avec la pression sur la plage de pression spécifiée.
Hystérésis de température : écart de sortie à n'importe quelle température dans la plage de température de fonctionnement, après que la température a été cyclée vers et depuis les points de température de fonctionnement minimum ou maximum, avec une pression différentielle nulle appliquée.
Hystérésis de pression : écart de sortie à n'importe quelle pression dans la plage spécifiée, lorsque cette pression est cyclée vers et depuis la pression nominale minimale ou maximale à 25 °C.
TcSpan : Écart de sortie sur la plage de température de 0 à 85 °C, par rapport à 25 °C.
TcOffset : Écart de sortie avec pression minimale appliquée sur la plage de température de 0 à 85 °C, par rapport à 25 °C.
Variation par rapport aux valeurs nominales : Variation par rapport aux valeurs nominales, pour un décalage ou une portée à grande échelle, en pourcentage du VFSS à 25 °C.
7. Le temps de réponse est défini comme le temps nécessaire pour que la variation incrémentielle de la sortie passe de 10 % à 90 % de sa valeur finale lorsqu'elle est soumise à un changement de pression par paliers spécifié.
8. Le temps de préchauffage est défini comme le temps nécessaire au produit pour atteindre la tension de sortie spécifiée une fois la pression stabilisée.
9. La stabilité du décalage est l'écart de sortie du produit lorsqu'il est soumis à 1 000 heures de pression pulsée, de cycles de température avec test de polarisation.
