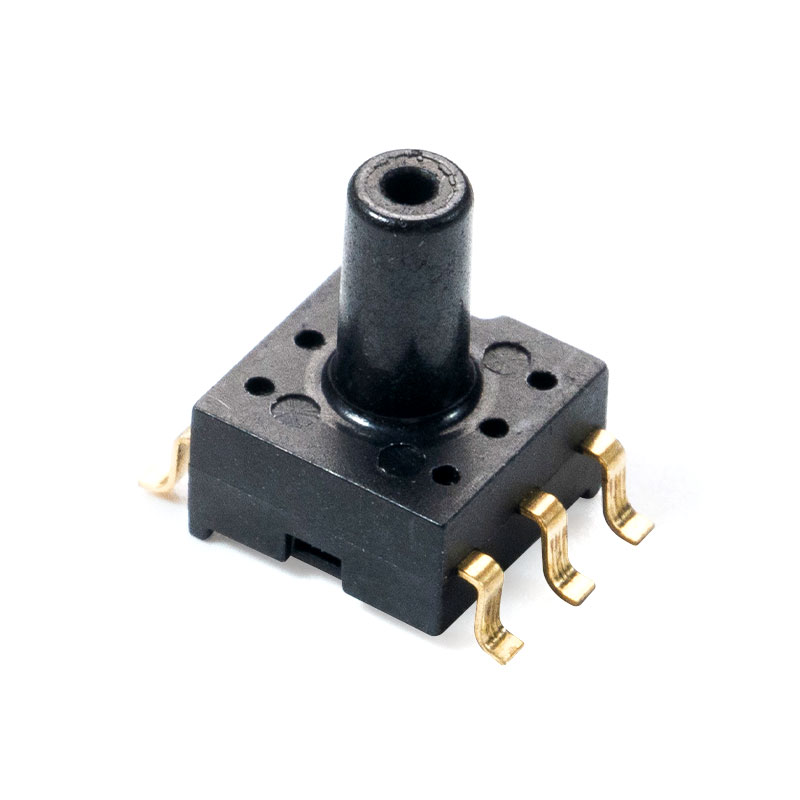

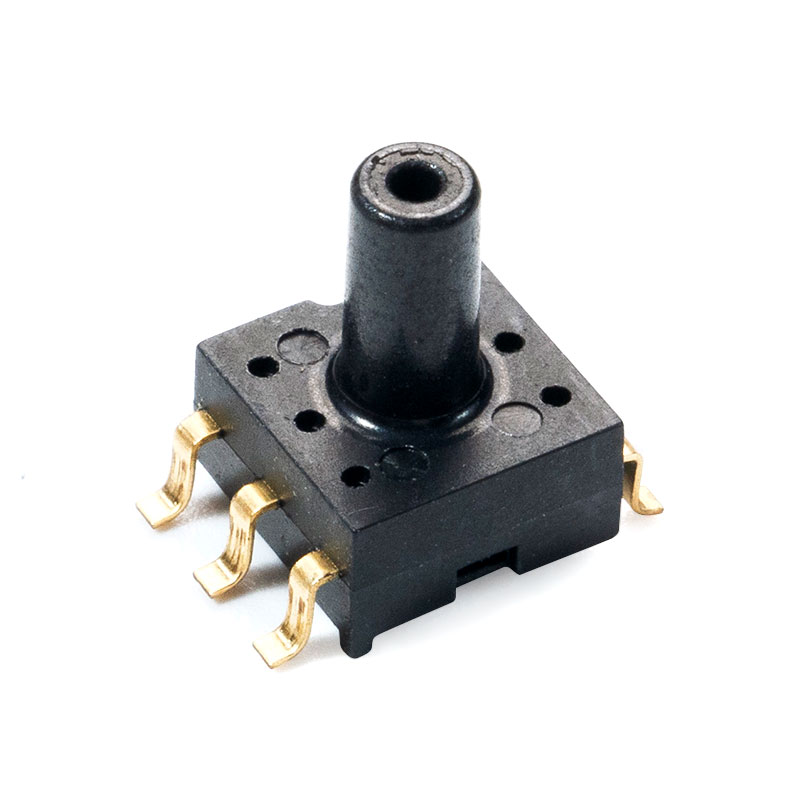

MCP-H10, MCP-H11 Capteur de basse pression

Description générale (MCP-H10)

La série MCP-H10 est un boîtier de petite taille (SOP) avec une buse, qui intègre l'amplification du signal, la non-linéarité et la compensation de température pour les capteurs de pression piézorésistifs en silicium. Le capteur de pression de la série MCP-H10 est un produit qui utilise une technologie MEMS avancée et est spécifiquement conçu pour l'électronique grand public et les applications médicales. Le capteur de pression peut être directement soudé sur une carte PCB, fournissant un signal de sortie de tension analogique précis et de haute amplitude proportionnel à la pression appliquée.

Caractéristiques

Plage de mesure : -100 kPa~1000 kPa
Sortie analogique absolue avec une large plage linéaire (valeurs typiques de 0,5 V~4,5 V) (remarque : la tension de sortie peut être personnalisée)
Tension d'alimentation 5,0 V (3,3 V en option)
Plage de température de fonctionnement -20 à 85 ℃
Plage de température de stockage -40 à 125 ℃

Applications typiques

Utilisation industrielle : pressostats et composants pneumatiques
Utilisation médicale : tensiomètre, générateur d'oxygène
Détection du niveau d'eau des appareils électroménagers : machines à laver, lave-vaisselle, aspirateurs
Contrôle de la pression d'air : salles blanches et fumoirs
Autre : Dispositif de détection de pression moyenne pression d'air

Performance de la structure

Puce sensible à la pression : silicium
Fil de plomb : fil d'or
Coque d'étanchéité : matériau PPS
Broche : Cuivre plaqué or
Poids net : environ 0,3 gramme

Description du produit (MCP-H11)
MCP-H11 La série est un produit de capteur de pression différentielle de petite taille (SOP) avec port à tube unique, amplificateur intégré interne et compensation de pression et de température à plusieurs étages. Ciblant principalement les marchés de consommation et d’applications médicales.
Capteurs numériques de pression de sortie (24 bits) et de température (24 bits) hautes performances conçus pour répondre aux exigences les plus strictes des clients OEM.

Caractéristique
Plage de mesure : -100 kPa~1000 kPa
Sortie I2C à large plage linéaire
Alimentation à large tension (3 V-5,5 V)
Plage de température de travail -20 à 85 ℃
Plage de température de stockage -40 à 125 ℃

Applications typiques
Utilisation industrielle : pressostats et composants pneumatiques
Utilisation médicale : tensiomètre, concentrateur d'oxygène
Contrôle de la pression d'air : salle blanche et fumoir
Autre : Dispositif de détection de pression moyenne pression d'air
Poids net : environ 0,3 gramme

Performance structurelle
Puce sensible à la pression : Matériau en silicium
Plomb : Fil d'or
Coque d'encapsulation : matériau PPS
Épingle : Cuivre Argent

Spécifications électriques (MCP-H10)

Caractéristique	Symbole	Min	Type	Max	Unité
Tension à Vs=5,0 V (série MCP-H10-A)	V _S	4.75	5	5.25	VDC
Tension à Vs=3,3 V (série MCP-H10-B)	V _S	3	3.3	3.6	VDC
Courant de travail	Je	—		3	mADC
Précision (0 ℃ à 85 ℃)	—	—	—	1.5	%V _FSS
Résolution ADC	RÉS _ADC	—	24	—	bit
Résolution du CAD	RÉS _CAD	—	12	—	bit
Fréquence	Fsys		1		MHz
Temps de réponse	t _R	—	2.5	—	mS
Heure de début	—	—	100	—	mS
Protection ESD	—	—	2	—	KV

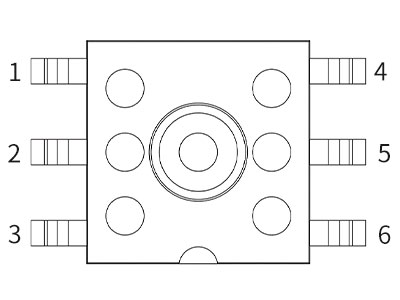

Emballage et définition des broches (MCP-H11)

Décrire	NON.	Définition de l'épingle	Expliquer
	1	N/C	pendre en l'air
	2	SDA	Je ² Broche de données bidirectionnelle série C
	3	SCL	Je ² Broche d'entrée d'horloge série C
	4	VDD	alimentation électrique
	5	GND	motifs
	6	N/C	pendre en l'air

Note maximale absolue (MCP-H11)

Paramètre	signe	minimum	typique	maximum	unité	notes
tension	VDD	-0,3		5.8	V
Tension de broche numérique	Vio, creuse	-0,3		VDD 0,3	V	25°C
Pression de surcharge	Pproof	2X			kPaG
pression d'éclatement	Éclatement	3X			kPaG
Protection ESD	HBM		4		kV
température de stockage	Tstg	-40		125	°C

Étendue des travaux recommandée (MCP-H11)

Paramètre	signe	minimum	typique	maximum	unité	notes
Tension d'alimentation 1	VDD	3	5	5.5	V
Portée d'exploitation	Prange	-100		1000	kPa	Plusieurs options de gamme disponibles
température de fonctionnement	Toper	-20		85	°C
