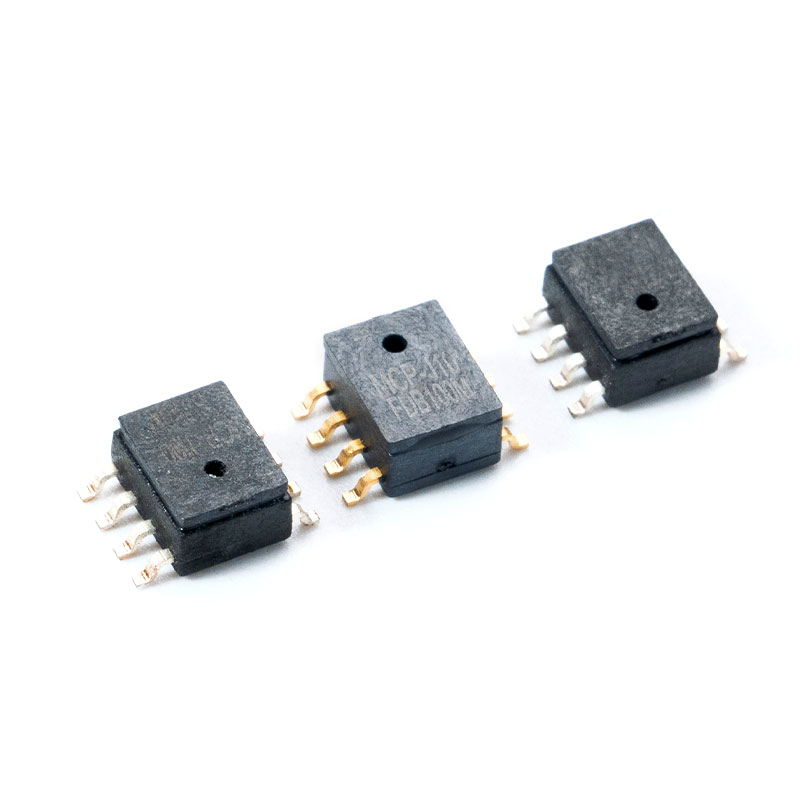

Qu'est-ce qu'un capteur de pression absolue ?

Un capteur de pression absolue est un transducteur qui mesure la pression par rapport à un vide parfait (0 Pa), plutôt que par rapport à la pression atmosphérique ou à toute autre pression de référence. Cela le rend fondamentalement différent des capteurs à jauge ou différentiels et convient particulièrement aux applications dans lesquelles les fluctuations atmosphériques introduisent des erreurs de mesure inacceptables. De l'altimétrie aérospatiale aux systèmes CVC industriels, capteurs de pression absolue sont la pierre angulaire de l’ingénierie des mesures de précision.

Ce guide couvre tout ce que les ingénieurs, les spécialistes des achats et les intégrateurs de systèmes doivent savoir : des principes de fonctionnement et des données de comparaison aux critères de sélection spécifiques à l'application et aux options de mise en œuvre à faible coût.

1. Comment fonctionne un capteur de pression absolue ?

1.1 Principe de fonctionnement de base

Un capteur de pression absolue contient une chambre de référence scellée mise sous vide jusqu'à un vide presque parfait (généralement <10⁻³ Pa). Un diaphragme de détection, généralement fabriqué en silicium, en acier inoxydable ou en céramique, se déforme en réponse à la pression de procédé appliquée d'un côté. Cette déviation mécanique est convertie en signal électrique à l'aide de l'une des méthodes de transduction suivantes :

• Piézorésistif : Les jauges de contrainte sur le diaphragme modifient la résistance proportionnellement à la déflexion. Le plus courant dans les capteurs MEMS en raison de leur haute sensibilité et de leur faible coût.
• Capacitif : La déviation modifie la capacité entre le diaphragme et une électrode fixe. Offre une excellente stabilité à long terme et une faible dérive de température.
• Piézoélectrique : Génère une charge sous pression dynamique. Idéal pour les mesures transitoires rapides, et non pour la pression statique.
• Résonant : La pression modifie la fréquence de résonance d'un élément vibrant. Haute précision mais coût plus élevé.

La sortie est ensuite conditionnée via des circuits ASIC intégrés qui assurent la compensation de température, la correction du décalage du zéro et l'amplification du signal, produisant une sortie analogique (0 à 5 V, 4 à 20 mA) ou numérique (I²C, SPI) calibrée.

1.2 Absolu vs Jauge vs Différentiel – Différences clés

Comprendre la distinction entre les types de capteurs est essentiel pour une conception correcte du système. Alors que les capteurs à jauge mesurent la pression par rapport à l'atmosphère ambiante et que les capteurs différentiels comparent deux pressions de processus, un capteur de pression absolue vs gauge pressure sensor la comparaison révèle une différence fondamentale entre les points de référence qui affecte la précision des mesures dans des environnements à altitude ou climat variables.

1.3 Pourquoi la référence sous vide est importante

La chambre de référence sous vide scellée est ce qui rend possible la mesure absolue. Contrairement aux capteurs à jauge, qui utilisent un orifice de ventilation ouvert sur l'atmosphère, un capteur de pression absolue est insensible à la dérive barométrique, aux variations d’altitude et aux changements atmosphériques saisonniers. Ceci n’est pas négociable dans des applications telles que l’altimétrie aéronautique, où une erreur de pression de 1 hPa en altitude peut se traduire par une erreur d’altitude d’environ 8,5 m – une marge de sécurité critique dans l’espace aérien contrôlé.

Dans les ventilateurs médicaux et les pompes à perfusion, la mesure de la pression absolue garantit que l'administration du médicament et l'assistance respiratoire ne sont pas affectées par l'élévation de l'hôpital ou les changements de pression ambiante pendant le transport.

2. Capteur de pression absolue et capteur de pression relative – Comparaison approfondie

2.1 Comparaison des spécifications côte à côte

Lors de l'évaluation d'un capteur de pression absolue vs gauge pressure sensor , les ingénieurs doivent prendre en compte non seulement le point de référence, mais également les performances de chaque type selon les paramètres métrologiques clés. Le tableau ci-dessous résume les spécifications typiques des fiches techniques pour des dispositifs comparables basés sur MEMS dans la plage de 0 à 10 bars :

2.2 Quand choisir la jauge absolue

Choisissez un capteur de pression absolue quand :

• L'application fonctionne à différentes altitudes ou à des endroits avec différentes pressions barométriques (par exemple, équipements mobiles, avions, drones).
• La traçabilité des mesures à une norme absolue (unité SI : Pascal) est requise pour la conformité réglementaire, ce qui est courant dans la certification médicale et aérospatiale.
• Une surveillance du vide ou un contrôle des processus subatmosphériques est nécessaire (par exemple, fabrication de semi-conducteurs, lyophilisation).
• L'enregistrement des données à long terme nécessite une ligne de base stable, sans dérive, qui n'est pas affectée par les changements météorologiques quotidiens.

Les capteurs à jauge restent le choix préféré dans les systèmes hydrauliques et pneumatiques en boucle fermée où la pression relative par rapport à l'atmosphère est la grandeur technique pertinente (par exemple, le gonflage des pneus, la pression de la chaudière).

2.3 Idées fausses courantes

• Idée fausse : "Les capteurs absolus lisent 0 à la température ambiante." — Ils ne le font pas. Au niveau de la mer, un capteur absolu indique ~101,325 kPa. Seul un capteur de jauge indique 0 à la température ambiante.
• Idée fausse : « Les capteurs absolus sont toujours plus précis. » — La précision dépend de la conception et de l'étalonnage, et non du type de référence. Les capteurs de jauge peuvent atteindre une précision égale ou meilleure pour les mesures relatives.
• Idée fausse : "Vous pouvez convertir un capteur à jauge en absolu en ajoutant la pression atmosphérique." — Cela ne fonctionne que si la pression atmosphérique est connue et stable, ce qui va à l'encontre de l'objectif des applications mobiles ou à haute altitude.

3. Applications clés par secteur

3.1 Capteur de pression absolue pour les applications altimétriques

Le capteur de pression absolue for altimeter applications est l’un des cas d’utilisation les plus exigeants techniquement. Les altimètres d'avion s'appuient sur le modèle Dansternational Standard Atmosphere (ISA), qui définit une relation pression-altitude prévisible : la pression diminue d'environ 1,2 hPa par 10 m de gain d'altitude au niveau de la mer.

Pour l’avionique certifiée, les capteurs doivent répondre aux normes environnementales DO-160G et aux niveaux d’assurance logicielle RTCA/DO-178C. Les spécifications clés incluent :

• Plage de pression : 10 à 110 kPa (couvrant des altitudes de -500 m à ~30 000 m)
• Résolution : <1 Pa (équivalent à une résolution d'altitude d'environ 8 cm)
• Compensation de température : -55°C à 85°C
• Résistance aux chocs et aux vibrations selon MIL-STD-810

Les drones et drones grand public utilisent des capteurs barométriques MEMS moins coûteux (par exemple, résolution 24 bits, interface I²C) qui atteignent toujours une précision d'altitude <± 1 m dans des conditions calmes, suffisantes pour le contrôle de vol automatisé et les fonctions de retour à la maison.

3.2 Capteur de pression absolue pour les systèmes CVC

In capteur de pression absolue for HVAC systems , le rôle principal est de surveiller la pression du réfrigérant dans les circuits des compresseurs, les plénums d'alimentation et de retour des unités de traitement d'air (AHU) et les systèmes d'automatisation des bâtiments (BAS). Contrairement à la surveillance de la pression différentielle du filtre (qui utilise des capteurs différentiels), la gestion du circuit réfrigérant nécessite une pression absolue pour calculer avec précision la surchauffe et le sous-refroidissement du réfrigérant à l'aide de diagrammes pression-enthalpie (P-H).

3.3 Dispositifs médicaux

Qualité médicale capteurs de pression absolue sont intégrés dans les ventilateurs, les appareils d’anesthésie, les pompes à perfusion, les tensiomètres et les équipements de dialyse. Les exigences réglementaires (IEC 60601-1, ISO 80601) imposent la biocompatibilité pour les matériaux en contact avec les fluides, la compatibilité électromagnétique (CEM) et une traçabilité rigoureuse des étalonnages.

Principales caractéristiques des capteurs médicaux :

• Précision : ±0,1 % FS ou mieux, avec étalonnage traçable NIST
• Dérive à long terme : <±0,05 % FS/an
• Compatibilité des milieux : solution saline, oxygène, mélanges de gaz anesthésiques
• Sortie : numérique (I²C/SPI) avec compensation de température intégrée, préférée pour les architectures embarquées modernes

3.4 Systèmes automobiles

Applications automobiles de capteurs de pression absolue comprennent des capteurs de pression absolue du collecteur (MAP), des systèmes de surveillance de la pression des pneus (TPMS, bien qu'il s'agisse généralement de jauges), la pression de suralimentation du turbocompresseur et la pression de vapeur du réservoir de carburant. Les capteurs MAP sont essentiels pour les calculs d’injection de carburant et de calage de l’allumage de l’unité de commande du moteur (ECU). Ils doivent résister à la qualification AEC-Q100 Grade 1 (-40°C à 125°C), aux vibrations élevées et à l'exposition aux vapeurs de carburant.

• Plage de fonctionnement : 10 à 400 kPa absolus (couvre le vide à vide jusqu'à l'augmentation maximale)
• Sortie : analogique ratiométrique (0,5–4,5 V) ou protocole numérique SENT
• Temps de réponse : <1 ms pour les événements dynamiques du moteur

3.5 Capteur de pression absolue à faible coût pour les projets Arduino

Le rise of open-source hardware has created strong demand for a capteur de pression absolue à faible coût Arduino -solution compatible. Ces capteurs, généralement des appareils barométriques MEMS avec sortie I²C ou SPI, permettent de réaliser des stations météorologiques, des enregistreurs d'altitude, une navigation intérieure et des projets de drones à un coût minime.

Les capteurs barométriques absolus MEMS populaires utilisés dans les écosystèmes Arduino offrent :

• Plage de pression : 300 à 1 100 hPa (couvre des altitudes de -500 m à ~9 000 m)
• Interface : I²C (mode rapide 400 kHz) ou SPI
• Résolution : ADC 24 bits, résolution <0,18 Pa en mode ultra haute résolution
• Tension d'alimentation : 1,8 à 5 V (compatible avec la logique 3,3 V)
• Package : LGA-8, QFN ou module de dérivation pour le prototypage
• Consommation de courant : <1 µA en mode veille (critique pour les nœuds IoT alimentés par batterie)

4. Comment choisir le bon capteur de pression absolue

4.1 Spécifications clés à évaluer

Sélection du bon capteur de pression absolue nécessite une évaluation systématique sur plusieurs dimensions de spécification. Les ingénieurs doivent éviter de trop spécifier (ce qui augmente les coûts) et de sous-spécifier (ce qui provoque des échecs sur le terrain).

4.2 Critères de sélection pour Arduino et les systèmes embarqués

Pour un capteur de pression absolue à faible coût Arduino ou une application de microcontrôleur intégrée, la priorité se déplace vers la compatibilité des interfaces, la consommation d'énergie et le facteur de forme. Considérez :

• Niveaux de tension d'interface : Assurez-vous que les niveaux logiques I²C/SPI correspondent à votre MCU (3,3 V ou 5 V). De nombreux capteurs MEMS sont natifs de 3,3 V ; utilisez des sélecteurs de niveau si vous vous connectez à un Arduino Uno 5 V.
• Prise en charge de la bibliothèque : La disponibilité confirmée de la bibliothèque Arduino réduit considérablement le temps de développement.
• Capteur de température sur puce : La plupart des capteurs barométriques MEMS comprennent un capteur de température intégré pour la compensation et la surveillance à double fonction.
• Taux d'échantillonnage : Pour les stations météo, 1 Hz suffit. Pour le maintien de l'altitude dans les drones, une fréquence de 25 à 100 Hz est nécessaire.
• Modes veille et veille : Indispensable pour les applications alimentées par batterie ciblant des années de fonctionnement sur des piles bouton ou de petits packs LiPo.

4.3 Compromis entre prix et performances

Le cost of an capteur de pression absolue évolue avec précision, certifications, compatibilité avec les supports et emballage. Comprendre ces compromis aide les équipes d’approvisionnement et les architectes système à équilibrer le budget avec les exigences techniques.

5. À propos de MemsTech — Votre partenaire de confiance en matière de capteurs de pression MEMS

5.1 Fondée à Wuxi, conçue pour l'innovation

Fondée en 2011 et située dans le district national de haute technologie de Wuxi, la plaque tournante chinoise de l'innovation IoT, MemsTech est une entreprise spécialisée dans la R&D, la production et la vente de capteurs de pression MEMS. Le district national de haute technologie de Wuxi s'est imposé comme l'un des principaux écosystèmes d'Asie pour la fabrication de semi-conducteurs et de MEMS, offrant à MemsTech un accès à des ressources de fabrication avancées, à des partenariats de recherche et à une infrastructure de chaîne d'approvisionnement essentielle à la production de capteurs de haute qualité et en grand volume.

5.2 Produits et industries desservis

MemsTech capteur de pression absolue La gamme de produits couvre une large gamme de plages de pression, de types de sortie et d'options de conditionnement conçues pour servir les clients B2B dans les domaines suivants :

• Médical : Capteurs conçus pour les équipements respiratoires, les systèmes de perfusion et les instruments de diagnostic, conformes aux exigences de gestion de la qualité ISO 13485.
• Automobile : Capteurs de pression MEMS répondant à la qualification AEC-Q100 Grade 1 pour la surveillance de la pression du collecteur, des vapeurs de carburant et du système de freinage.
• Electronique grand public : Capteurs MEMS compacts et basse consommation pour smartphones, appareils domestiques intelligents, appareils portables et nœuds IoT.

5.3 Pourquoi les équipes d'approvisionnement et les partenaires grossistes choisissent MemsTech

• Capacité professionnelle de R&D : La conception interne des MEMS et l'ingénierie des processus permettent des solutions personnalisées pour les clients OEM et ODM.
• Gestion de la production scientifique : Les lignes de fabrication contrôlées ISO avec contrôle statistique des processus (SPC) garantissent un rendement et une qualité constants à grande échelle.
• Emballage et tests rigoureux : Chaque capteur est soumis à un étalonnage complet et à des tests fonctionnels avant expédition, avec un dépistage optionnel 100 % HTOL (High-Temperature Operating Life) disponible.
• Prix compétitif : L'intégration verticale et l'efficacité de la production en volume permettent à MemsTech de fournir des solutions de détection hautes performances et rentables qui réduisent le coût total de la nomenclature du système sans compromettre la fiabilité.

6. Foire aux questions (FAQ)

Q1 : Quelle est la différence fondamentale entre un capteur de pression absolue et un capteur de pression relative ?

Un capteur de pression absolue mesure la pression par rapport à un vide parfait (0 Pa). Un capteur de pression relative mesure la pression par rapport à la pression atmosphérique locale, qui varie en fonction de l'altitude et des conditions météorologiques. En conséquence, un capteur de pression absolue vs gauge pressure sensor La comparaison montre que les capteurs absolus fournissent une mesure stable et indépendante de l'emplacement, tandis que les capteurs à jauge sont plus appropriés lorsque la quantité technique d'intérêt est une pression supérieure ou inférieure à la pression ambiante, comme le gonflage des pneus ou la pressurisation des réservoirs par rapport à l'atmosphère.

Q2 : Comment fonctionne un capteur de pression absolue dans une application altimétrique ?

Dans un capteur de pression absolue for altimeter applications , le capteur mesure la pression barométrique réelle de l'atmosphère à l'altitude actuelle de l'avion ou du drone. À l'aide du modèle ISA (International Standard Atmosphere), dans lequel la pression diminue d'environ 1,2 hPa par 10 m de gain d'altitude à basse altitude, le système convertit les relevés de pression en valeurs d'altitude. La référence de vide scellée à l'intérieur du capteur garantit que cette mesure n'est pas affectée par la pressurisation de la cabine ou les conditions météorologiques locales, fournissant ainsi un signal d'altitude stable et reproductible pour les systèmes de commandes de vol.

Q3 : Un capteur de pression absolue à faible coût peut-il être utilisé avec Arduino pour la mesure d'altitude DIY ?

Oui. Un capteur de pression absolue à faible coût Arduino Les appareils MEMS compatibles (généralement un capteur barométrique I²C 24 bits) peuvent atteindre une résolution d'altitude supérieure à 0,5 m dans l'air immobile. L'Arduino lit les données de pression brutes via I²C, applique la formule hypsométrique (ou une approximation ISA simplifiée) et affiche l'altitude en mètres. Pour de meilleurs résultats, effectuez un étalonnage local de la pression au niveau du sol avant chaque séance, car la pression absolue au niveau de la mer varie quotidiennement de ± 2 à 3 hPa en raison des conditions météorologiques, ce qui se traduit par une erreur d'altitude de ± 17 à 25 m sans correction.

Q4 : Quelles spécifications sont les plus critiques lors de la sélection d'un capteur de pression absolue pour les systèmes CVC ?

For capteur de pression absolue for HVAC systems applications, les spécifications les plus critiques sont : (1) plage de pression —doit couvrir la totalité de la pression de fonctionnement du réfrigérant, y compris les transitoires ; (2) compatibilité des médias — les matériaux en contact avec le fluide doivent être compatibles avec les réfrigérants tels que le R-410A, le R-32 ou le R-134a ; (3) bande d'erreur totale (TEB) sur toute la plage de températures de fonctionnement ; (4) interface de sortie —Une boucle de courant de 4 à 20 mA est préférable pour les longs câbles dans les systèmes de bâtiment ; et (5) protection contre la pénétration —IP67 minimum pour les environnements de locaux techniques exposés à l'humidité et aux agents de nettoyage.

Q5 : Comment un capteur de pression absolue maintient-il sa précision tout au long de sa durée de vie ?

Stabilité à long terme dans un capteur de pression absolue dépend de l'intégrité de la chambre de référence à vide scellée, de la résistance au fluage du matériau du diaphragme et de la qualité de l'algorithme de compensation ASIC. Les capteurs MEMS de haute qualité atteignent une stabilité à long terme de ±0,1 % FS par an ou mieux. Pour maintenir une précision certifiée, les capteurs doivent être réétalonnés périodiquement, généralement tous les 1 à 3 ans, en fonction des exigences réglementaires de l'application. Dans les applications critiques (médicale, aérospatiale), les fabricants doivent fournir des certificats d'étalonnage traçables par le NIST et des données de caractérisation de dérive publiées.

Références

• Fraden, J. (2016). Manuel des capteurs modernes : physique, conceptions et applications (5e éd.). Springer. https://doi.org/10.1007/978-3-319-19303-8
• Commission électrotechnique internationale. (2005). CEI 60770-1 : Transmetteurs destinés à être utilisés dans les systèmes de contrôle de processus industriels – Partie 1 : Méthodes d'évaluation des performances . CEI.
• Groupe industriel MEMS et capteurs (MSIG). (2023). Rapport sur le marché des MEMS et des capteurs . https://www.semi.org/en/communities/msig
• RTCA. (2010). DO-160G : Conditions environnementales et procédures de test pour les équipements aéroportés . RTCA, Inc.
• Instruments nationaux. (2022). Principes fondamentaux des capteurs de pression : types de capteurs et guide de sélection . https://www.ni.com/en-us/shop/data-acquisition/sensor-fundamentals/pression-sensor.html
• Bosch Sensortec. (2023). BST-BMP390-DS002 : Fiche technique du capteur de pression BMP390 . Bosch Sensortec GmbH. https://www.bosch-sensortec.com/products/environmental-sensors/pression-sensors/bmp390/
• Organisation internationale de normalisation. (2016). ISO 13485:2016 – Dispositifs médicaux – Systèmes de management de la qualité . ISO. https://www.iso.org/standard/59752.html
• AEC. (2014). AEC-Q100 Rev-H : Qualification des tests de contrainte basés sur le mécanisme de défaillance pour les circuits intégrés . Conseil de l'électronique automobile.
